PoE 同軸 長距離伝送装置(同軸LANコンバーター)SC-IPC3001E

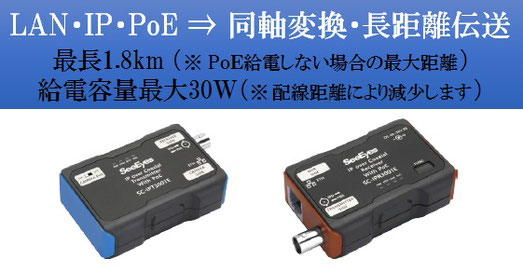

IPカメラ ネットワークカメラ用 同軸LANコンバーター 同軸PoEモデム TLCモデム 製品写真01
IPカメラ用PoE同軸長距離伝送装置

同軸LANモデム(PoE同軸長距離伝送装置)SC-IPC3001E



  • PoEのネットワークカメラを同軸ケーブルで長距離伝送



  • 同軸LANコンバーター、同軸LANモデム、同軸PoE伝送装置



  • ネットワークカメラ2~3台を同軸1本で長距離配線可能(100Mbps,30W以内)



製品写真

同軸LANコンバーター、PoE ネットワークカメラ用 同軸 TLCモデム SC-IPC3001E 製品写真02
PoE ネットワークカメラ IPカメラ 同軸 長距離伝送装置 SC-IPC3001E



同軸LANコンバーター(IP・PoE同軸伝送装置)

型番: SC-IPC3001E

・最大伝送距離:1.8km (※ PoE給電なしの場合)

・最大給電容量:30W  (※ 配線距離により給電容量は減衰します)



※ 同軸ケーブル1本で複数のIPカメラのデータ伝送も可能です。(カメラサイドに別途のHUB等

が必要)







製品特長

 製品特長



▶ 1本の同軸ケーブルで電源とネットワークデータを重畳伝送



▶ 最大伝送距離(5CFBケーブル基準)

  ・データのみ: 最大1.8Km

  ・PoE電源6W+データ伝送時=最大600m(同軸ケーブル抵抗合計=48Ω基準)



▶ PoE給電容量: 最大30W (配線ケーブルの抵抗=合計10Ω以下基準)



▶ データ伝送性能: 最大 200Mbps(PHY Rate) / 75Mbps(TCP Rate)



▶ 4CH/8CH/24CH 受信機と連動可能 (SC-IPR1204EH/08EH/3024M1)

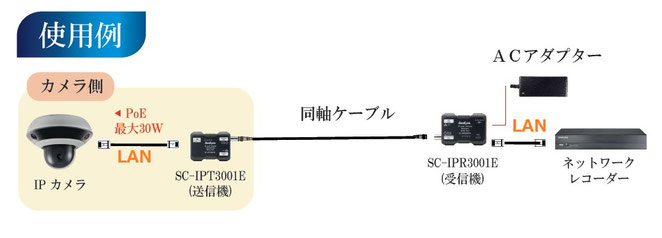

給電可能容量(配線例)

ネットワークカメラ IPカメラ 同軸 長距離伝送機 配線例 写真

 【配線・利用例】

・ S-5CFB(またはEXC 5C2V) x 480m配線時の給電容量=約9W給電可能

  ※ケーブル・ループ抵抗=36Ω基準(内部導体抵抗+外部導体抵抗



・ S-5CFB(またはEXC 5C2V) x 320m配線時の給電容量=約15W給電可能

  ※ケーブル抵抗=24Ω基準(内部導体抵抗+外部導体抵抗



・ S-5CFB(またはEXC 5C2V) x 140m配線時の給電容量=約30W給電可能

  ※ケーブル抵抗=10.5Ω基準(内部導体抵抗+外部導体抵抗



※ データ伝送速度は減衰率により別途算出できます。

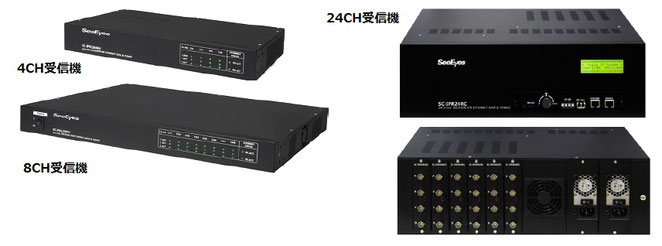

4CH / 8CH / 24CH 受信機情報 (PoE同軸長距離伝送装置)

PoE IPカメラ ネットワークカメラ用 同軸ケーブル 長距離 受信機(4CH/8CH/24CH) 本体写真

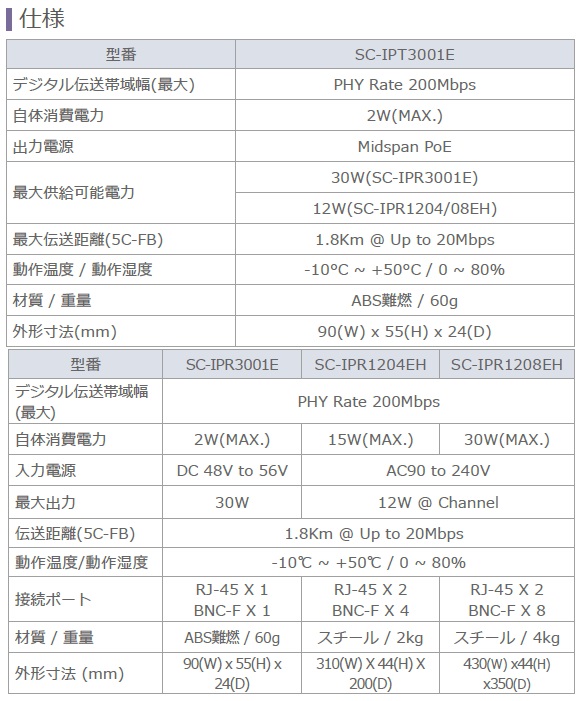

製品仕様

同軸LANコンバーター TLCモデム 仕様書
IPC3001E_IPR1204EH_IPR1208EH仕様書

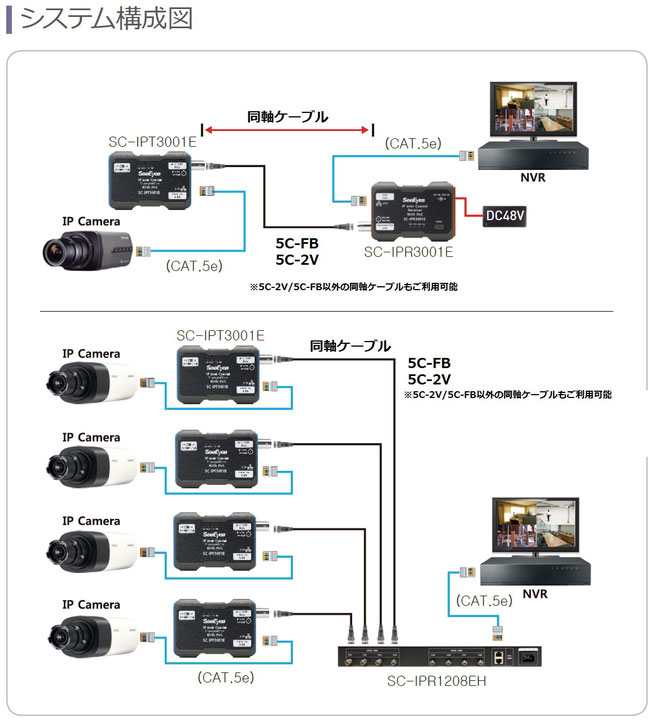

システム構成例

システム構成例図 (PoE 同軸 長距離伝送)
IPC3001E_IPR1208EH_システム構成例図

製品カタログ (SC-IPC3001E, SC-IPR1204EH, SC-IRP1208EH )

SC-IPC3001Eカタログ
SC-IPC3001E(IPT3001E+IPR3001E), IPR1204EH, IPR1208EH 製品カタログ
SC-IPC3001E_JPN_H0118.pdf.pdf
PDFファイル 1.5 MB
