HD-SDI+アナログハイブリッド DVR
HD-SDI+アナログ兼用 DVR

HD-SDI デジタルレコーダー(DVR)、HD-SDI 防犯・監視カメラ

HD-SDIとは?

  接続にはBNCコネクタを
  接続にはBNCコネクタを

シリアルデジタルインタフェース (SDI; Serial Digital Interface)は、ビデオ信号伝送規格の一つ。 標準画質の非圧縮デジタル映像とデジタル音声を75ΩBNCコネクタと同軸ケーブル1本で伝送できる。

主にHD放送機器、高画質映像機器等に使われています。



映像信号はコンポーネント映像信号もコンポジット映像信号も伝送されるが、お互いに互換性はない。

規格番号はSD-SDIではSMPTE 259M、ITU-R BT.656。

そして、HD(high definition video)映像を伝送する上位規格がHD-SDI規格であり、SMPTE 292Mが適用されています。





● 従来の防犯カメラ(アナログ):通常 27万~40万画素



    ↓↓↓ ↓



● ハイビジョン防犯カメラ(HD-SDI規格):通常 100万~210万画素

  (約5倍以上高解像度になりました)



Ex-SDIとは?



HD-SDI方式の短所である配線距離やケーブル(3C-2V)の問題等を改善するために開発された伝送方式のことです。



Ex-SDI方式ではHD-SDIの高画質映像を

3C-2Vケーブル基準で最長300m、5C-2Vケーブル基準で最長500m*まで伝送できます。



*:Ex-SDI Ver. 1.0基準

 ※ チップメーカー資料基準では3C2V=最長400、5C2V=最長600mとなっています。

 ※ 伝送距離の実測値(弊社測定値)については後日別途公開予定です。



SD / HD / FULL HD 映像とは?

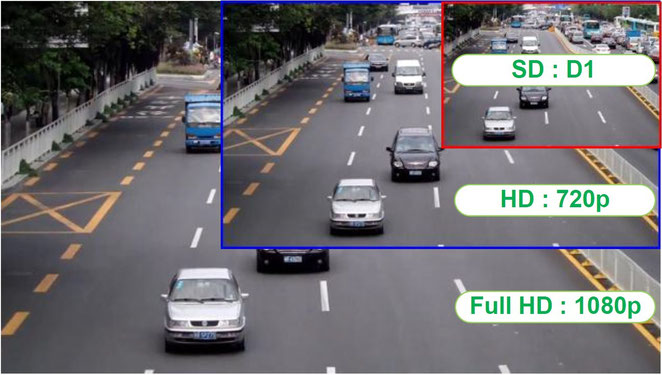

FullHDとSD映像比較写真

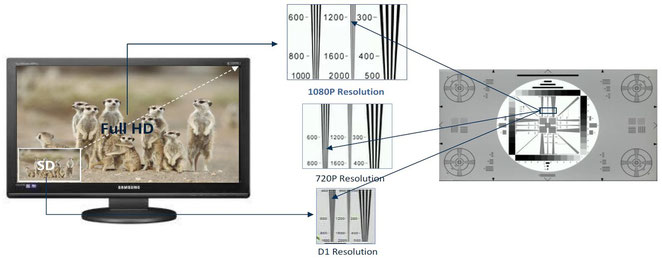

解像度の違い

FullHDとアナログ映像の解像度の違い

フレーム損失がなく、遅延もほとんどない高い映像品質

<HD-SDIカメラの長所>

IPカメラはネットワーク環境によりフレーム損失・遅延等の問題が生じることがありますが、

HD-SDI方式では物理的断線・停電等がない限り、200万画素FullHD映像(1080p30)のフルフレーム伝送を保証します。

フレーム遅延時のIPカメラとHD-SDIカメラ映像比較

HD SDI防犯用デジタルレコーダー 一覧

HD-SDI ハイエンド デジタルビデオレコーダー (4/8/16CH)

HD-SDI・アナログ自動認識、自動切替機能搭載のハイブリッドHD-SDIレコーダー

3G/HD/SD/960H自動認識、自動解像度切替

全チャンネル1080p30コマx最大16CHを同時録画&再生(対象機種:Eye-ON 16R+)



HD-SDIハイブリッドレコーダー 接続例
HD-SDIハイブリッドレコーダー 接続例

 対応入力方式:

720p25,30,50,60fps(29.97fps,59.94fps対応)

1080p25,30,50,60fps (29.97fps,59.94fps対応)

1080i50,60fps (59.94fps対応)

アナログ(SD)、960H



※ 録画解像度・フレーム: D1(720x480)30fps, 720p30(25), 1080p30(25)

※ 放送機器用の同軸音声伝送・録画には対応しておりません。

HD-SDIハイブリッドデジタルレコーダー
HD-SDI Hybrid DVR
HD-SDIハイブリッドデジタルレコーダー機能アイコン
HD-SDIアイコン

● HD-SDI、3G-SDI、960H、アナログ自動認識

● BNC端子を分けず、自由に接続

ミラーリング書き込み対応

● GigabitLANポート搭載

● デュアルストリーム対応

e-SATAポート搭載(コンパクトタイプ4/8CHを除く)

HD-SDI ハイエンド デジタルビデオレコーダー HFシリーズ(4/8/16CH)

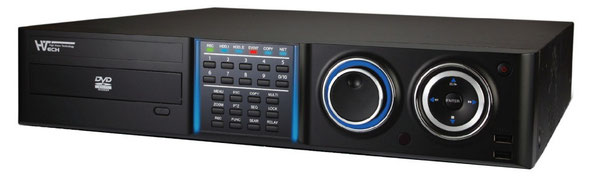

HD-SDI防犯用デジタルレコーダー写真
HD-SDI ハイビジョンデジタルレコーダー
HD-SDIアイコン

● 最大64TB(テラバイト)まで拡張、安定的に長期間保存が可能

本体及び専用ストレージのミラーリング対応

● 高性能放送機器用チップセット搭載

● GigabitLANx2ポート搭載(最大1000カ所の遠隔管理可能)

● デュアルストリーム対応

● DVDドライブ標準搭載 、e-SATAポート搭載

HD SDI 防犯カメラ 一覧

HD SDI 周辺機器



【 年間契約販売商品



  HD-SDI/EX-SDIカメラ、録画機、周辺機器は年間契約による販売となっております。

  年間契約・OEM/ODMご希望の防犯機器メーカー様、防犯機器輸入業者様は

  こちらのフォームからお問い合わせください。
