HD-SDI+アナログハイブリッド DVR
HD-SDI+アナログ兼用 DVR

HVC-202FP(HD-SDI 360度パノラマカメラ)



【 2018.12月 生産終了予定製品 】



HD-SDI360度カメラ出力映像
HD-SDI全方位カメラ出力映像

HDSDI方式 パノラマ(360° / 180° View) ドームカメラ

HVC-202FP

単画面360度PTZ サンプル映像

※ FLASH形式へ変換のため、画質が実際の映像より低下しています。

4分割モード サンプル映像

※ FLASH形式へ変換のため、画質が実際の映像より低下しています。

HD 全方位ドームカメラ 4画面モード サンプル映像:Youtubeリンク

1台の360度・全方位カメラでサンプル映像のように4分割設定と同時録画が可能です。



HD-SDI 全方位カメラ 製品の特長

HD-SDI 全方位 180/360度 カメラ
HVC-202FP
  • Sony 1/3” Progressive Color CMOS Sensor (3Mega Pixel)
  • 1080P (1920x1080)@30fps (Standard)
  • 魚眼レンズ、焦点距離(1.25mm)
  • 360° ( H ) / 185° ( V ) ( Original Views / Four PTZ Views )

  360° ( H ) / 67.5° ( V ) (360° Panorama Views )

  180° ( H ) / 67.5° ( V ) x 2 ( 180° Panorama Views )

  • 360°パノラマビュー/4つのPTZビュー/2つの180°パノラマビュー
  • ホワイトバランス, BLC(逆光補正)
  • HD-SDI (BNC) / Service Video Output
  • DC12V / AC24Vデュアル電圧
  • IP66
HVC-202FP
HVC-202FP仕様書_G.pdf
PDFファイル 309.5 KB

180度/360度 全方位カメラ 製品の仕様

 型番

HVC-202FP
 信号方式  HD-SDI(SMPTE292M)
 走査方式  Progressive Scan

撮像素子

3Mega Pixel Sony 1/3” Progressive Color CMOS Sensor
Sync. System  Internal

有效畵素數

 2096(H) x 1561(V)

最低照度

0.1 Lux

レソズ

 魚眼レンズ、焦点距離(1.55mm ) レンズ

S/N 比

 50dB以上

映像出力(HD_SDI)

 1080p@30fps, 1080p@25fps

映像出力(CVBS / TV Out)

 1.0Vp-p / NTSC / PAL 選択可能
  AGC(オート・ゲイン・コントロール)
0~186dB
 BLC(逆光補正)
ON / OFF 選択可能

WDR(ワイド・ダイナミック・レンジ)

ON / OFF 選択可能

フリッカーレス

Off / 60Hz (50Hz) 選擇可能

ホワイトバラソス

ATW / MANUAL / SPECIFIC Color / PUSH

デイ & ナイト

 AUTO / BW / COLOR

OSD

 英語

シャッタースピード

 Auto / Manual 選択可能

消費電力

 DC12V (±10%), Max.540mA / AC24V(±10%), Max.6.5W

動作溫度

-10˚C ~ +50˚C

保管溫度

-20˚C ~ +70˚C

濕度

動作 : 80%以下 / 保管 : 95%以下
 外形寸法

 Bubble(107Φ), Φ151x 123.4

重さ

約 950g

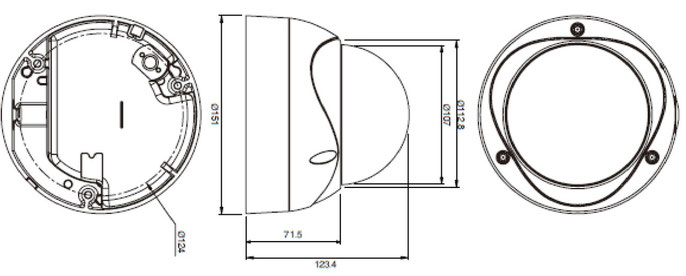

360度/180度 全方位カメラ 製品図面

HD-SDIパノラマカメラ図面



【 2018.12月 販売終了予定製品 】



 長年にわたりご愛顧賜りましたことを厚くお礼申し上げます。
