HD-SDI用周辺機器

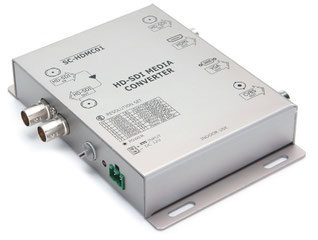

SC-HDMC01 HDSDIメディアコンバーター

HD-SDI映像をHDMI・VGA・CVBS等に変換出力

• 入力：HD-SDI
• 出力：HD-SDI, HDMI, VGA, CVBS
• 出力解像度変換対応
• HD-SDIリピーター機能内蔵(分配＆延長)
• サージプロテクション機能

HD-SDI映像の分配(スルーアウト)とHDMI出力, CVBS出力は同時出力可能です。

SC-HDR0801S / HD-SDI→HDMIコンバーター

• HD-SDI to HDMIコンバーター
• HDMI出力解像度選択可能


　　　　例) 入力→1080p30、出力→1080p60

• HDMIオーディオ出力対応
• HD-SDIリピーター機能内蔵

• サージプロテクション機能
• 専用V電源アダプター付属
• 1同軸ケーブルに電源 + HD-SDI 重畳伝送可能


使用例１＞

HD-SDI to HDMI変換・出力に！（SC-HDR0801S単独使用）

使用例２＞

機器のモニター出力等、HDMI信号の長距離伝送に有効！

① HDMI信号→ ② HDT0801(S)に入力・HD-SDIに変換・出力

→ ③同軸5CFB 100ｍ延長→　④ HDR0801Sに接続 → HDR0801SからHDMIに変換・出力

※ この場合、電源はHDR0801SからHDT0801へ供給・映像はHDT0801からHDR0801Sへ伝送します。

SC-HDT0801S / HDMI→HD-SDIコンバーター+電源重量

• HDMI信号をHD-SDIに変換
• HDMI　ThroughtOut機能
• 1IN/3OUT分配機能
• 一つの同軸ケーブルにHD-SDI+電源を重畳伝送
• 伝送距離120m(Full HD)5C-FB相当
• 安全を考えたSurgeProtection機能内蔵

SC-SDHD01 / HD-SDIコンバーター

• アナログまたは960Hの映像信号をHD-SDI信号に変換するコンバーター
• 映像出力解像度とアスペクト比設定可能
      （1280×720p50,p60/1920×1080i50, i60, p25, p30, p50, p60、4：3, 16：9）
• 電源アダプター同梱

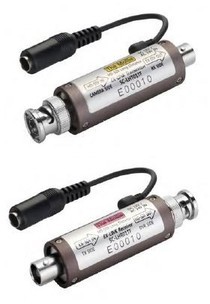

SC-LHC01T / HD-SDI映像長距離送信機・受信機セット

• HD-SDI映像長距離送信機・受信機セット
• 最大伝送距離： 3C-2V=200ｍ、5C-FB = 400m

SC-LHCP1001D (1CH, HD-SDI長距離電源重畳装置)

HD-SDI(1080ｐ30)の映像とカメラ電源を同軸ケーブル１本で最長500ｍまで伝送するワンケーブルユニットです。

SC-HDSD01/HD-SDI→CVBSコンバーター

• HD-SDI信号をCVBS信号に変換(タウンスケーリング)　多様なHD-SDI入力解像度に対応
• Equalizer、Reclocker機能を内蔵しHD-SDIリピーターとしても利用可能
• HD-SDIカメラを既存のアナログ用のマトリックス、スイッチャー、モニター、DVR等と使用可能
• 小型、軽量アルミニウムケース採用

SC-HLR01P / HD-SDIリピーター(HD-SDI 180m, Ex-SDI 400m)

• HD-SDI信号の伝送距離を延長
• リピーターを連続して接続することでさらに遠距離まで伝送可能
• １本の同輪ケーブルにHD-SDI＋電源を重量伝送
• 同輪ケーブルのHD-SDI信号伝送距離を180m(Full HD:1.5G/S-5C-FB同輪ケーブル使用するとき※EX-LINK(SC-LHCP0801D等)を使用した場合は伝送距離を400m延長可能
• 安全性を考慮してサージ保護機能を内蔵
• 小型軽量のアルミニウムケース採用

SC-HD1VDA / HD-SDI４分配器

•  HD-SDIデジタル映像信号分配器、1→4出力
• 多様な入力信号に対応(Full HD：1.5G、Full HD:3G、EX-SDI)
• 多機能Reclocking、Equalization機能により高品質のHD-SDI信号転送
• 5C－FB同軸ケーブルで150m(FullHD：1.5)転送
• 安全性を考慮したサージ保護機能内蔵
• HD-SDI出力にリピータ機能搭載で分配した映像の延長可能
