HD-SDI+アナログハイブリッド DVR
HD-SDI+アナログ兼用 DVR

SC-SDHD01 (アナログ to HD-SDI変換コンバーター)

SC-SDFD01/HD-SDIコンバーター
アナログ to HD-SDI 変換コンバーター 製品写真
アナログ to HD-SDI 変換コンバーター SC-SDHD01



 SD(アナログ) to HD-SDI 変換コンバーター

SC-SDHD01



  • アナログ映像信号(1ch)をHD-SDI信号に変換するコンバーター
  • 既存アナログカメラをHD-SDI入力DVRに使用可能。
  • 映像出力解像度設定可能
  • (1280x720p50,p60/1920x1080i50,i60,p25,p30,p50,p60)
  • 姉妹品HD-SDIリピーターを使用するとHD-SDI専用ケーブルで1080 60p最大120m,1080 60i,30p 150m延長転送可能。(HD-SDIリピーター:SC-HLR01,SC-HLR02,SC-HLR01D)
  • 電源アダプター同梱。



製品仕様



                     品名                   SC-SDHD01
映像入出 アナログ、960H
映像出力 HD-SD(I 1ch):1280×720(p50,p60) 1920x1080(i50,i60,p25,p50,p60)
入力電源 / 消費電力 DC 12V / 500mA(以下)
HD-SDI伝送距離 (5CFB基準) 1920×1080, p60 : 100m以内 1920×1080, p30, i60 : 150m以内
画面比率(アスペクト比) 4:3 、 16:9  (設定可能)
動作温度 / 動作湿度 `-10℃ ~ +50℃  /  0 ~ 80%
素材 / 重量 アルミ / 約 100g
外型寸法(mm) 101.4(W) × 42(H) × 25(D)

図面

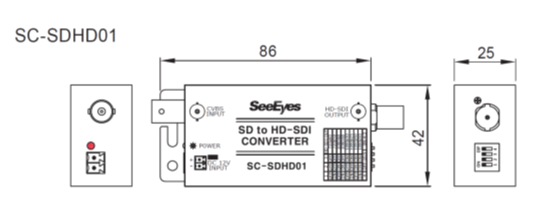

アナログ to HD-SDI 変換コンバーター - 製品図面
アナログ to HD-SDI 変換コンバーター - 寸法図

仕様書

SC-SDHD01_E08A.pdf
PDFファイル 318.2 KB
