HD-SDI+アナログハイブリッド DVR
HD-SDI+アナログ兼用 DVR

SC-HLR01P / HD-SDIリピーター(HD-SDI =180m、Ex-SDI=400m)

HD-SDIリピーター(150m)
SC-HLR01P
  • HD-SDI信号の伝送距離を延長
  • リピーターを連続して接続することでさらに遠距離まで伝送可能
  • 1本の同輪ケーブルにHD-SDI+電源を重量伝送
  • 同輪ケーブルのHD-SDI信号伝送距離を180m(Full HD:1.5G)延長 ※ S-5C-FB同輪ケーブル使用基準
  • ※EX-LINK(SC-LHCP0801D等)を使用した場合は伝送距離を400m延長可能
  • 安全性を考慮してサージ保護機能を内蔵
  • 小型軽量のアルミニウムケース採用

製品仕様

                              SC-HLR01P HD-SDIリピーター
ビデオ入力/出力 HD-SDI
HD-SDI出力 余備出力(SL-HLR02:1入力2出力)
電源入力 12V/500mAまたは同軸ケーブルからの電源(DC48V 1.04A)
最大距離 150m(Full HD:)1.5G/S-5C-FB相当
接続ポート SDI入力:BNC_F
SDI出力:BNC またはBNC×2
DIP SW
1 2 48V Out
OFF - OFF
ON - ループスルー

電源入力:3ピン ターミナルブロック

LED SDI 緑色点滅:正常
パワー 黄色点灯:正常 / 点滅:電力低下
動作温度 -10℃~+50℃
動作湿度 0%~80% RH
材質 アルミニウム
質量 100g
外形寸法 72(幅)×33(高さ)×21(奥行き)mm

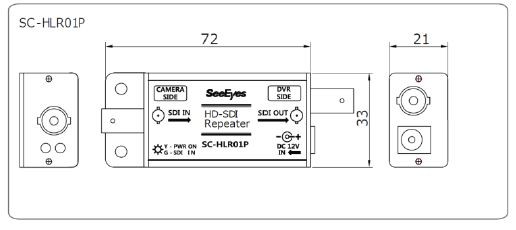

図面

 HD-SDIリピーター(120m)

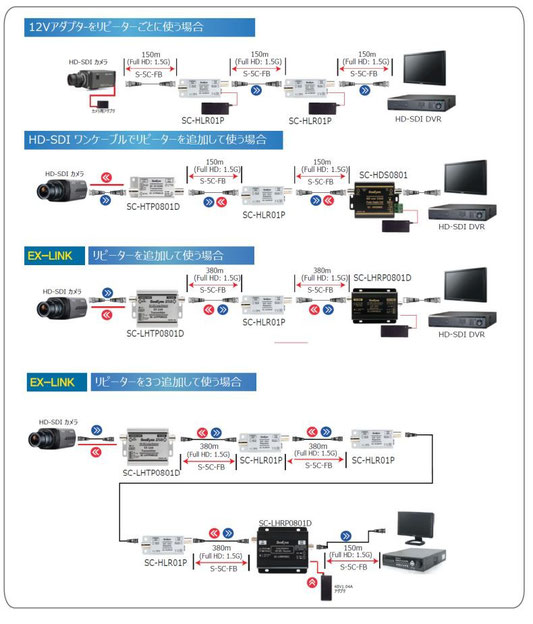

接続例

 HD-SDIリピーター接続例
HD-SDIリピーター接続例
