SC-HDT0801S (HDMI to HD-SDI変換 + 電源重量ユニット)

製品概要(HDMI長距離伝送装置)

HDMI→HD-SDIコンバーター+ 電源重量ユニット
SC-HDT0801S
  • HDMI信号をHD-SDIに変換
  • HDMI スルーアウト機能
  • 1IN/3OUT分配機能
  • 一つの同軸ケーブルにHD-SDI+電源を重畳伝送(SC-HDR0801に駆動電源供給)
  • 伝送距離120m(Full HD)5C-FB相当
  • 安全を考えたSurgeProtection機能内蔵

製品仕様 (HDMI to HDSDI変換・長距離伝送機)



製品仕様
     ビデオ入力
HDMIデジタル信号
     ビデオ出力

HDMI ThroughtOut

HD‑SDIx2(FullHD:1.5G,FullHD:3G)

  電源   入力 DC12V~48V
  動作確認 RedLED点灯:正常、点滅:異常

      最大転送距離

      (5C-2V)

120m(FullHD:1.5G)/

70m(FullHD:3G)

 接 続 ポ ート    HD-SDI BNC-Fx2
  HDMI入出力 HDMI A Type
   電源入力 2PIN Terminal Block
   LED   SDI Green 点灯:SDI OUT
 HDMI Yellow 点灯:Power入力時
      温度/湿度 ‑10°C~+40°C / 0% RH~80%RH
      材質/重量 アルミニウム / 220g
       寸法
93(幅)×93(高さ)×35(奥行き)mm

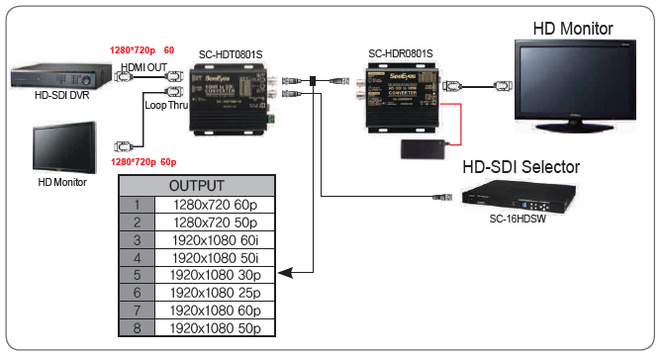

接続例 (HDMI⇒HD-SDI変換・長距離送信機)

HDMI→HD-SDIコンバータ接続例
HDMItoHD-SDI変換器接続例

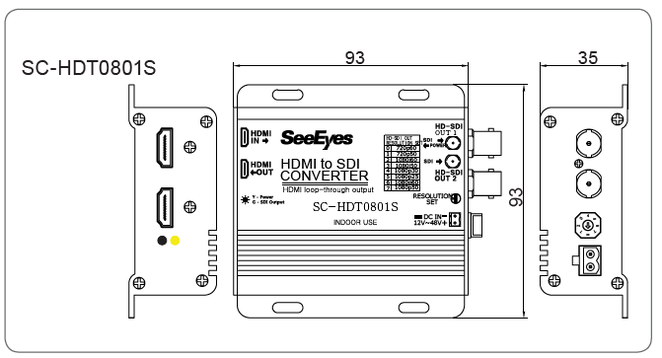

図面 (SC-HDT0801S)

HDMI→HD-SDIコンバーター製品図面
HDMI→HD-SDIコンバーター製品図面

製品カタログ

HDMI to HDSDI変換・長距離伝送機カタログ
HDMI⇒HD-SDI変換・長距離伝装置カタログ
24.SC-HDT0801S.pdf
PDFファイル 1.1 MB
