SC-HDR0801S(HD-SDI to HDMI 変換コンバーター)

HD-SDI→HDMIコンバーター - 本体写真
SC-HDR0801S(HD-SDI→HDMIコンバーター)
  • HDMIオーディオ出力対応
  • 1同軸ケーブルに電源 + HD-SDI 重畳伝送
  • HDMI出力解像度選択可能

         例) 入力→1080p30、出力→1080p60

  • HD-SDIリピーター機能内蔵
  • サージプロテクション機能
  • 電源アダプター付属)

製品仕様

SC-HDR0801S HD-SDI→HDMIコンバーター
入力信号 HD-SDI(SMPTE292/1.5G, SMPTE424/3G)
1920×1080p 60/50, 1920×1080p 30/25, 1920×1080i 60/50,
1280×720p 60/50/30/25
出力信号 HDMI 1.3, HDCP 1.2, DVI 1.0 適合
HDMI出力設定 SWNO OUTPUT SWNO OUTPUT
(Rotary DIP Switch)



0 1280×720p 60 4 1920×1080p 30
1 1280×720p 50 5 1920×1080p 25
2 1920×1080i 60 6 1920×1080p 60
3 1920×1080i 50 7 1920×1080p 50
電源重畳設定 1 2 48V OUTPUT
(SDI INPUT端子に電源供給) OFF(遮断)
(DIP Switch)

- OFF OFF(遮断)
- ON ON(供給)
接続ポート HD-SDI 入力 BNC-F_75Ω
HD-SDI 出力 BNC-F_75Ω
HDMI 出力 HDMI A Type
電源入力 2ピン ターミナルブロック
LED 点灯: SDI 受信時
黄色 点灯: LINK時, 点滅: 異常時(短絡、断線)
入力電源 DC12V ~ 48V
消費電力 MAX 2.6W(コンバーター自体)
動作温度/動作湿度 -10℃~+50℃ / 0~80%
材質 / 重量 アルミニウム/ 220g
外形寸法 110.3(幅)×93(高さ)×35(奥行き)mm

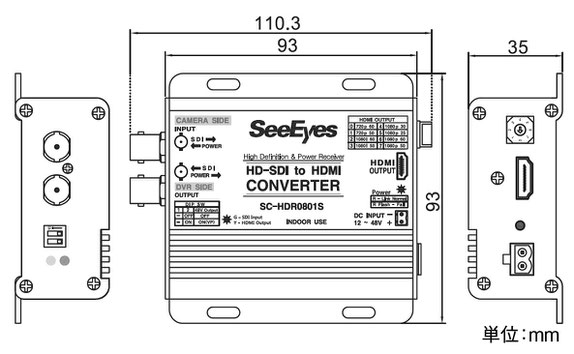

図面

HD-SDI→HDMIコンバーター - 製品図面
HD-SDI→HDMIコンバーター製品図面

接続例

HDMI to HD-SDI to  HDMI接続例
HDMI to HD-SDI to HDMI接続例変換器接続例
