SC-HDSD01 (HDSDI→SD(CVBS)コンバーター)

SC-HDSD01/HD→CVBSコンバーター
SC-HDSD01
  • HD-SDI信号をCVBS信号に変換(タウンスケーリング) 多様なHD-SDI入力解像度に対応
  • Equalizer、Reclocker機能を内蔵しHD-SDIリピーターとしても利用可能
  • HD-SDIカメラを既存のアナログ用のマトリックス、スイッチャー、モニター、DVR等と使用可能
  • 小型、軽量アルミニウムケース採用



製品仕様



                     品名                   SC-HDSD01
HD-SDI入力解像度

1920x1080(p24,p35,p29.97,p30,p50,p59.94,p60)



1920x1080(i50,i59,94,i60),1280x720(p50,p59.94,p60)





CVBS出力 BNC-F、75Ω、1Vp-p、NTSC/PAL出力選択
消費電力 DC 12V / 170mA
電源入力 DC 12V  500mA アダプター
動作温度 / 動作湿度 0℃ ~ +50℃  /  0 ~ 80%
素材 / 重量 アルミニウム /96g
外型寸法(mm) 97(W) × 42(H) × 27.5(D)mm

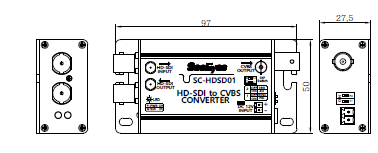

図面

HD-SDI→HD-SDI (DC48V 電源供給装置)

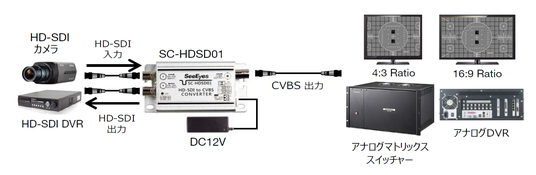

構成図

HD-SDI→HD-SDI (DC48V 電源供給装置)
