 ● カテゴリ:IP/POE長距離伝送 > SC-IPC3001G

ギガビット対応 PoE 同軸-LANコンバーター(モデム)  SC-IPC3001G

《 NEW 》新製品

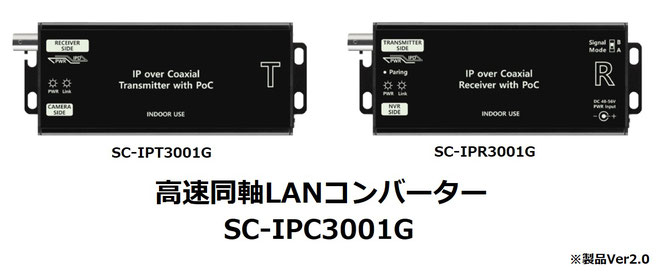

製品写真 (PoE対応ギガビット同軸LANコンバーター SC-IPC3001G)

ギガビット対応 同軸LAN PoE メディアコンバーター 写真

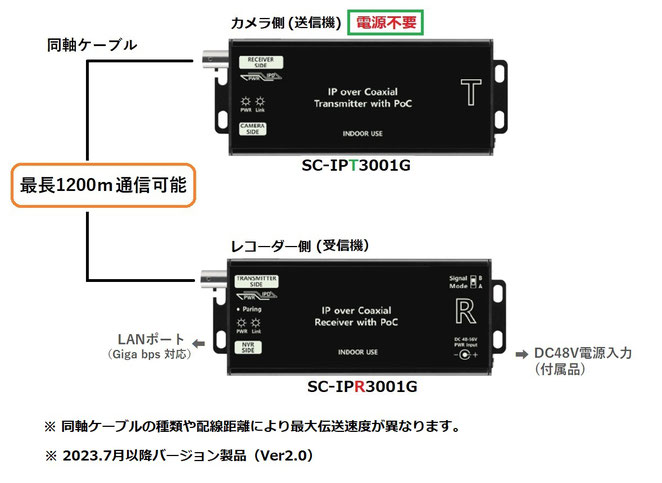

製品概要  (Giga LANポート搭載 同軸LANコンバーター SC-IPC3001G)

ギガビットPoE 対応 同軸LANコンバーター IPカメラ 4台用 8台用 製品概要図

製品特長 (ギガビットLANポート搭載 PoE対応 同軸LANコンバーター)

【特長】

● 1本の同軸ケーブルで電源とデータを重畳伝送

 最大1Gigabpsの伝送帯域幅に対応

● 5C-FBケーブル基準、1.2kmまでデータ伝送可能

● PoE給電量 最大30W ※5C-FB・200m以内の配線又はカメラ側ユニットに別途電源入力時

 カメラ側ユニットにPoE ON/OFF スイッチ搭載

 MULTICAST 対応

 サージ防護回路内蔵



【製品説明】

● SC-IPC3001GはSC-IPT3001G(送信機)とSC-IPR3001G(受信機)、専用(48V)アダプターで構成されています。

● カメラ側ユニット(送信機)の電源はレコーダー側(受信機)から同軸ケーブルを通じて供給されます。(PoC=Power Over Coaxial)

● カメラ側ユニットはカメラの駆動用電源をPoEで供給できるため、カメラ側ユニットのPoE給電容量の範囲内であれば別途電源は不要です。(同軸ケーブルの種類・品質・距離距離等によりPoE給電容量が異なります。)

構成例 (ギガビット対応 同軸LAN PoE メディアコンバーター IPC3001G)

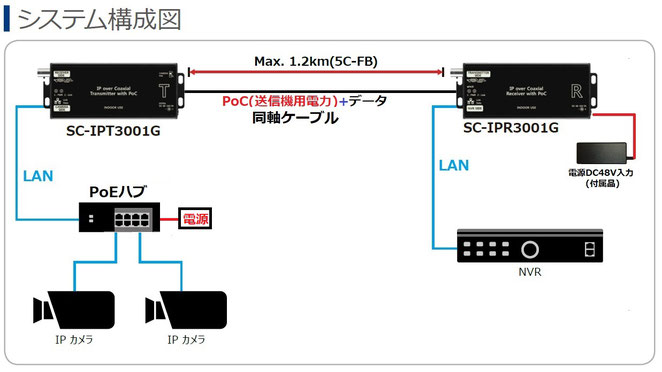

ギガビット 同軸LANコンバーター 同軸PoEモデム SC-IPC3001G システム構成図
ギガビット 同軸LANコンバーター 同軸PoEモデム SC-IPC3001G システム構成図

 ➡ ネットワーク・IPカメラ複数台の映像を同軸ケーブルで伝送する場合

・送信機(SC-IPT3001G)のPoEスイッチはOFFにします。

・送信機の駆動電源は受信機からPoC供給のため、不要です。

接続例 》 受信機(レコーダー側)のアダプターで電源入力の場合

  ➡ ネットイワーク・IPカメラ1台接続の場合



接続例 》 PoEプラスハブ等から給電する場合

 ➡ PoE(+)ハブから給電の場合、送信機と受信機の電源不要

  ※ 一般PoEハブは供給電力が足りなくなる恐れがあるため、PoE+(プラス)ハブを推奨



接続例 》 送信機に別途電源入力の場合

 ➡ 消費電力が大きいカメラ等と接続する場合、送信機に別途電源接続ができます。(DC48~56V、PoE出力最大=30W)

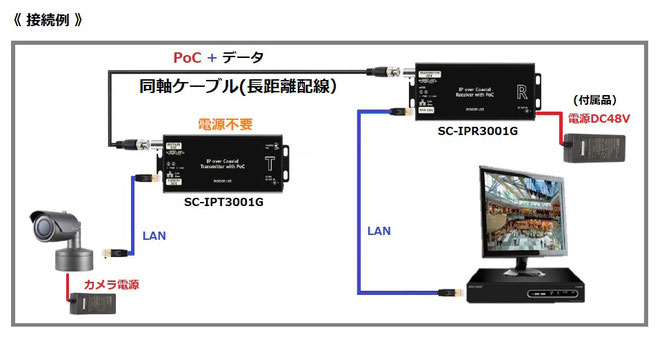

接続例 》 カメラへ直接電源供給を行う場合

 ➡ カメラへ直接電源供給を行う場合は送信機(SC-IPT3001G)のPoEスイッチをOFFにします。



仕様書 (ギガビット PoE 対応 同軸LANコンバーター)

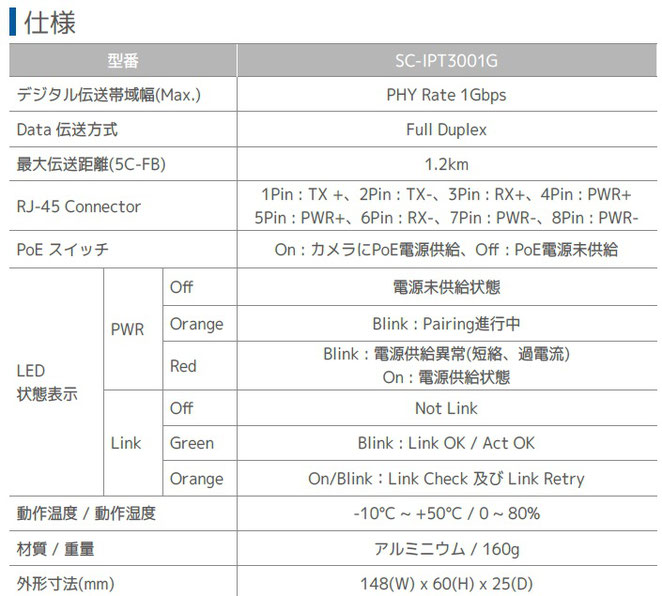

ギガビット対応 PoE 同軸LANコンバーター 送信機(SC-IPT3001G) 仕様書

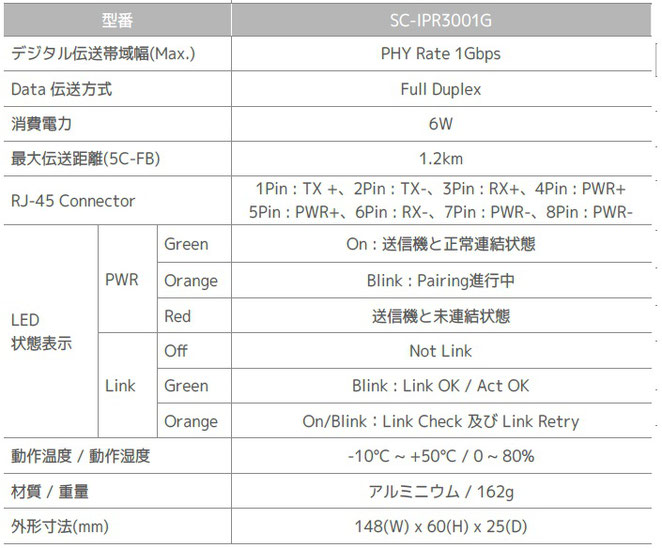

ギガビット対応 PoE 同軸LANコンバーター 受信機(SC-IPR3001G) 仕様書

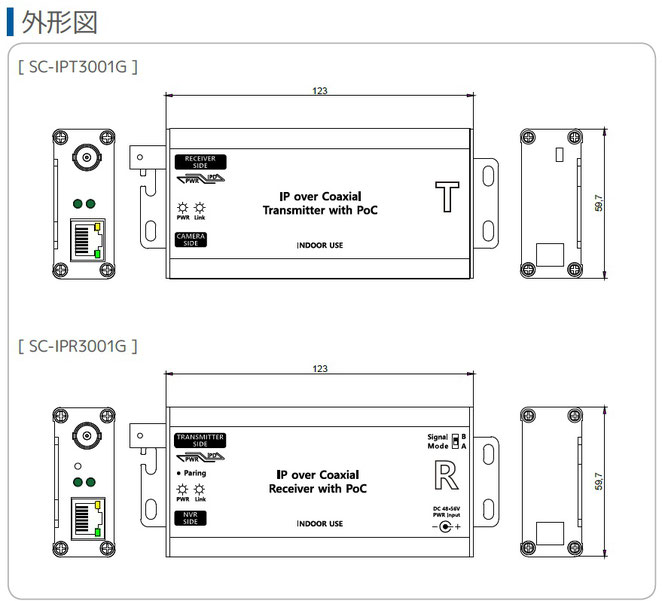

寸法

カタログ  (同軸LANコンバーター PoE 同軸 モデム )

ギガビットLANポート搭載 PoE 同軸LANコンバーター SC-IPC3001G カタログ
Gigabit ギガビットポート搭載 PoE 同軸LANコンバーター SC-IPC3001G カタログ (日本語)
27_SC-IPC3001G(2022)_jp.pdf
PDFファイル 1.9 MB

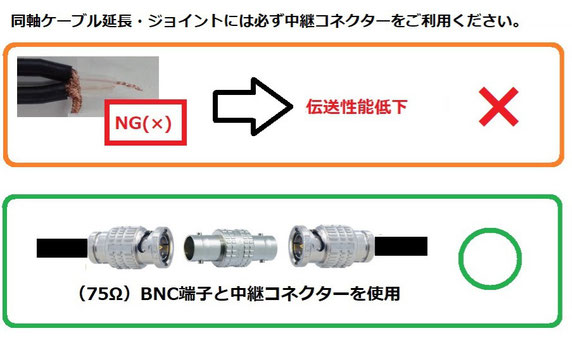

同軸ケーブル延長・ジョイント注意事項画像と説明
同軸ケーブル延長・ジョイント注意事項



【 長期契約・年間契約専用製品 】



 ⇒ 長期契約の法人様向け製品のため、少量・単発案件の新規見積等には対応しておりません。何卒ご了承ください。



※ 新規取引(長期契約)ご希望の法人様はこちらからお問い合わせください。
