 ● カテゴリ:IP/POE長距離伝送 > SC-IPC07P

同軸LANコンバーター PoE同軸ケーブル伝送機 SC-IPC07P

同軸LANコンバーター(PoE同軸長距離伝送機) SC-IPC07P

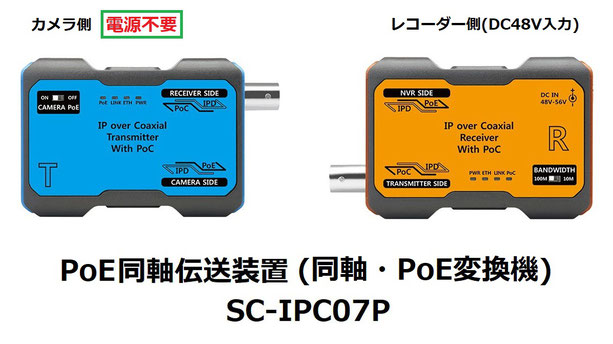

◆ SC-IPC07P 製品写真(前面)

同軸LANコンバーター/PoE同軸伝送 ネットワークカメラ同軸伝送機(TLCモデム) SC-IPC07P 製品写真 01
SC-IPC07P 製品写真 01 (同軸LANコンバーター;PoE同軸伝送 ネットワークカメラ同軸伝送機)

◆ SC-IPC07P 主な機能・性能(概要)

  • PoEのネットワークカメラ(IPカメラ)を同軸ケーブルで長距離伝送
  • ネットワークカメラ2~3台分のデータを同軸1本で長距離配線可能



● IPカメラへの給電量12W基準 ⇒ 最長 500m配線可能(最大速度:100Mbps)



● IPカメラ等へPoE給電しない場合 ⇒ 最長 1Km配線可能(10Mbps・長距離伝送モード)



● 5C-FB・200m以内配線 ⇒ 最大25WのPoE給電可能(SC-IPC07P・1CH機種のみ)



※ 国内メーカー製5C-FB(または5C-2V)配線 + 専用ACアダプター(付属品)利用時基準

同軸LANコンバーター(PoE同軸長距離伝送装置)SC-IPC07P 詳細情報

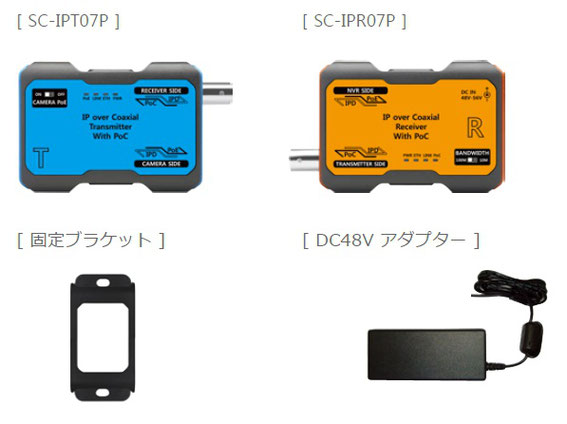

◆ 製品・構成品

同軸LANコンバーター、ネットワークカメラ用 PoE同軸伝送装置(TLCモデム) SC-IPC07P 製品写真02
同軸LANコンバーター、ネットワークカメラ用 PoE同軸伝送装置 SC-IPC07P 製品写真02



【 同軸LANコンバーター(IP・PoE同軸伝送装置)構成品 】

 ・送信機(カメラ側、SC-IPT07P)

 ・受信機(PC・レコーダー側、SC-IPR07P)

 ・ACアダプター(DC48V・1A、PSE準拠品)

 ・その他、取扱説明書(日本語のみ)、固定ブラケット 等



◆ 製品特長

 ▶ 1本の同軸ケーブルでPoE電源とネットワークデータを重畳伝送



▶ 最大伝送距離(5CFBケーブル基準)

  ・データのみ: 最長1Km(10Mbpsモード)~ 500m(100Mbpsモード)

  ・PoE給電12W基準:最長500m(線路ループ抵抗=30Ω基準、100Mbpsモード)



▶ 最大PoE給電容量: 約 30W

 ※ ループ抵抗=合計10Ω以下基準、ケーブル種類・配線距離等により変動



▶ データ伝送性能:最大 100Mbps(Full Duplex)



▶ 8CHセット製品= SC-IPC0708H (PoE出力制限あり、PoEプラス非対応)

 ⇒ 8CH・SC-IPC0708HのPoE給電は各ポート最大12Wまでです。(最大12W × 8ポート)

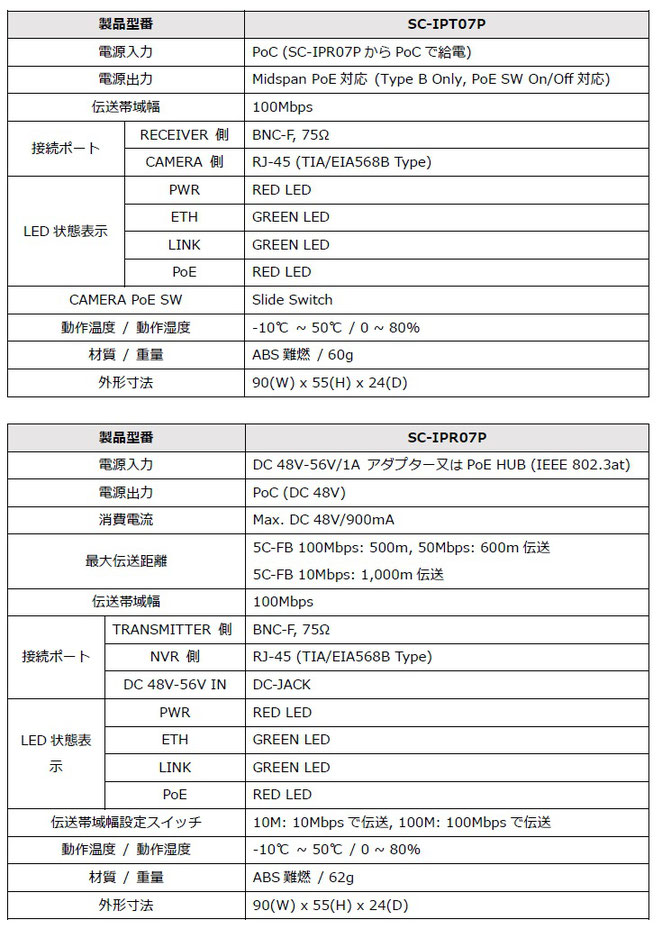

◆ 製品仕様

同軸LANコンバーター・PoE同軸伝送機 SC-IPC07P 製品仕様表
SC-IPC07P 製品仕様表

※ 2022年2月(現在)の仕様となります。

※ 送信機、受信機、ACアダプターのセット構成品です。

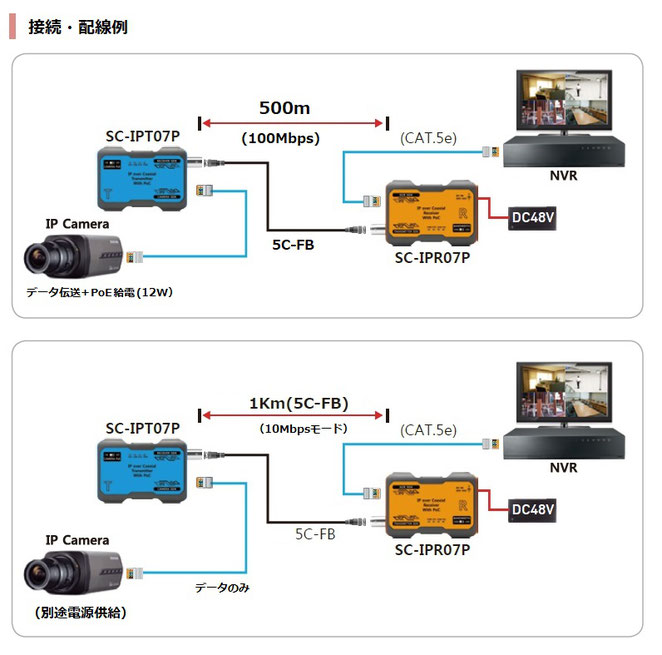

◆ システム構成例

IPカメラ用  TLCモデム・同軸PoE伝送機(同軸LANコンバーター) SC-IPC07P システム構成例
同軸PoE伝送機(同軸LANコンバーター) SC-IPC07P システム構成例

※ 通常速度(100Mbps・Full Duplex)での最長配線距離は5C-FB配線で500mまで ⇒ この場合のIPカメラ等へのPoE給電量は12Wまでとなります。

※ 同軸ケーブルの種類や距離、品質、延長・ジョイントヵ所数等により伝送速度・PoE給電容量は変動

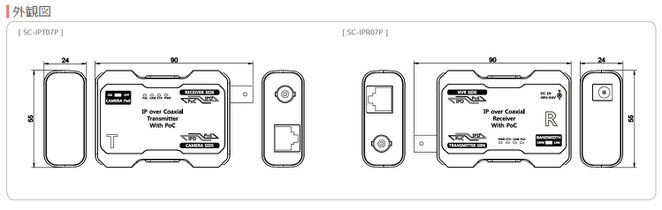

寸法図 (同軸LANコンバーター SC-IPC07P)

同軸LANコンバータ 同軸LANモデム SC-IPC0708H 製品寸法図

◆ SC-IPC07P (同軸PoE・LANコンバーター)製品カタログ

同軸・LANコンバーター SC-IPC07P製品カタログ
同軸・同軸LANコンバーター SC-IPC07P製品カタログ 2021.
SC-IPC07P_Catalog_JP.pdf
PDFファイル 2.1 MB

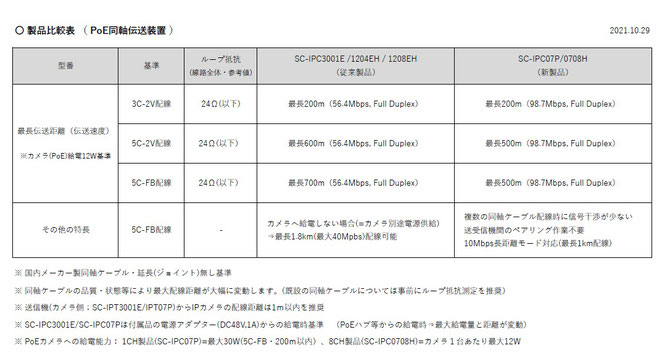

◆ 製品比較表(SC-IPC3001EシリーズとSC-IPC047Pシリーズ)

 ※ ↓↓↓ クリックすると拡大表示されます。(再クリックで戻る)

SC-IPC07P配線距離参考表
SC-IPC07P伝送距離・配線距離参考表

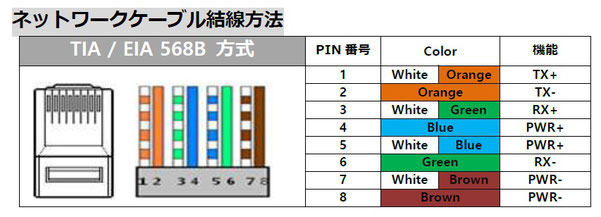

◆ RJ-45(LAN)ポート詳細仕様 (PoE Type B ; オルタナティブB タイプ )

SC-IPC07P RJ-45ポート結線図
SC-IPC07P RJ-45ポート結線図

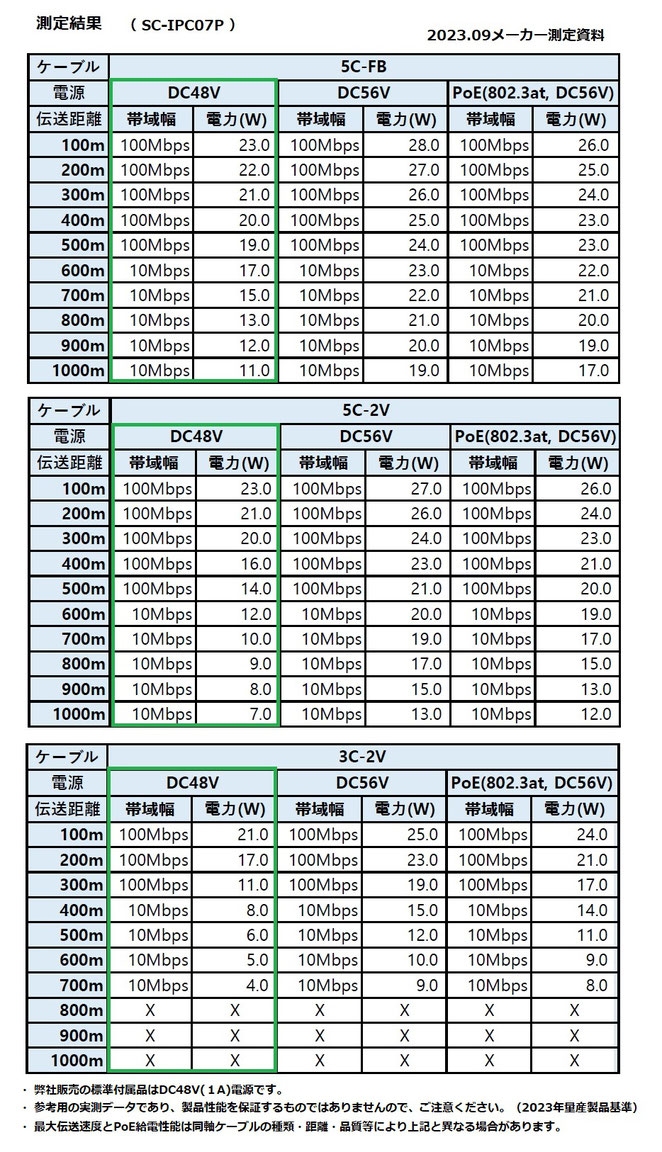

◆ 同軸ケーブル&距離別実測表(データ速度・PoE給電可能容量)

 ※ ↓↓↓ クリックすると拡大表示されます。(再クリックで戻る)

・更新日:2023年9月

同軸LANコンバーター・同軸PoE伝送装置 SC-IPC07P データ速度/PoE給電性能実測図
SC-IPC07P データ速度/給電性能実測資料(図01)
同軸LANコンバーター・同軸PoE伝送装置 SC-IPC07P データ速度/給電性能実測データ
SC-IPC07P データ速度/給電性能実測データ (2023.09)

・ 弊社販売の標準付属品はDC48V(1A)電源です。

・ 参考用の実測データであり、製品性能を保証するものではありませんので、ご注意ください。(2023年量産製品基準)

・ 最大伝送速度とPoE給電性能は同軸ケーブルの種類・距離・品質等により上記と異なる場合があります。





・設置例13C-2V300m配線の場合  (ループ抵抗=約30Ω)

 ➡ 消費電力10W以下のIPカメラへPoE給電可能(通信速度=約100bps



・設置例2:5C-FBx500m配線の場合   (ループ抵抗=約20Ω)

➡ 消費電力19W以下のIPカメラへPoE給電可能(通信速度=約100bps



 ※ 付属品のDC48V・1A使用時

 ※ ループ抵抗値は国内メーカー製の同軸ケーブル基準

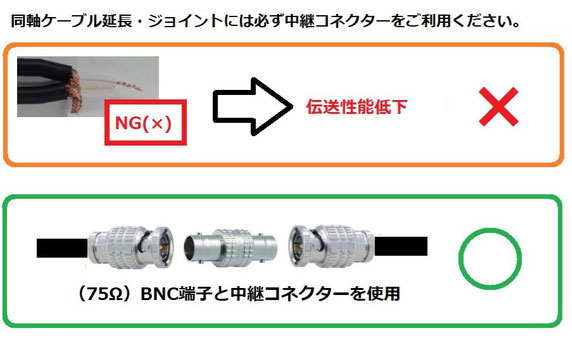

同軸ケーブル延長・ジョイント注意事項画像と説明
同軸ケーブル延長・ジョイント注意事項
