アナログHD (AHD/TVI)リピーター SC-MCR01



● AHD TVI HD-Analog アナログHD カメラ ⇒ 映像信号延長用リピーター

SC-MCR01の主な機能

<SC-MCR01の主な機能>



〇 HD-TVIカメラ映像信号の延長・リピーター機能(TVI 5M対応)

〇 AHDカメラ映像信号の延長・リピーター機能 (AHD 4M対応)



アナログHD AHD TVI リピーター SC-MCR01 本体写真01
アナログHD AHD TVI リピーター SC-MCR01 本体写真

製品機能・性能関連タグ

SC-MCR01の特長(アナログHDリピーター)



・AHD/TVI信号の伝送距離延長

・AHD 4M、TVI 5M高解像度対応

・AHD,TVI信号を最長500m延長可能(国内メーカーのS-5C-FBケーブル基準)

・伝送距離による自動レベル調整機能

・超小型アルミケース

・サージ保護回路内蔵

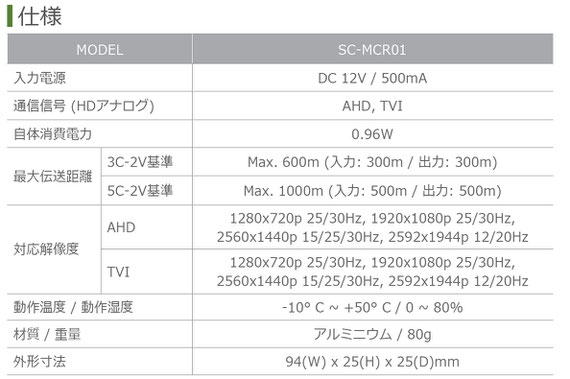

SC-MCR01 製品仕様 (AHD/TVI映像信号リピーター)

AHD HD-TVI HDアナログ用リピーター SC-MCR01 製品仕様01
AHD HD-TVI HDアナログ用リピーター SC-MCR01 製品仕様図

SC-MCR01 アナログHDリピーター 最長延長距離(目安)

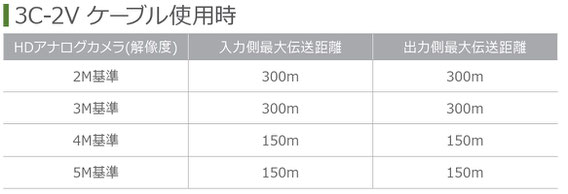

AnalogHD用リピーター SC-MCR01 伝送距離標(3C-2V)
AnalogHD用リピーター SC-MCR01 伝送距離標(3C-2V)

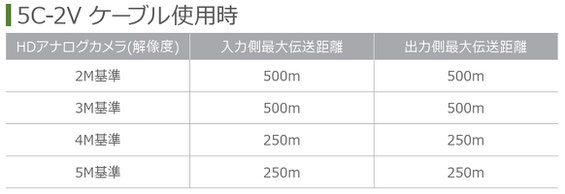

HDアナログ(TVI / AHD)用リピーター SC-MCR01 伝送距離標(5C-2V)
HDアナログ(TVI / AHD)用リピーター SC-MCR01 伝送距離標(5C-2V)

※ 上記配線距離は「国内メーカーのケーブル+途中のジョイントなし」基準の最長配線距離です。

※ 実際の最大配線距離は現場の状況及び配線ケーブルの性能等により異なります。

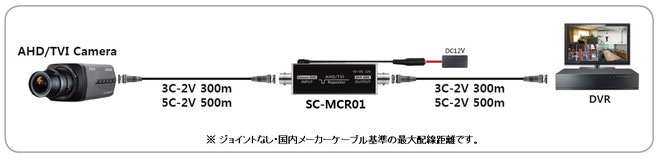

接続・構成例 (AHDカメラ用リピーター、TVIカメラ用リピーター:SC-MCR01)

アナログHD TVI AHD用リピーター SC-MCR01 設置・配線例 写真01
アナログHD TVI AHD用リピーター SC-MCR01 設置・配線例

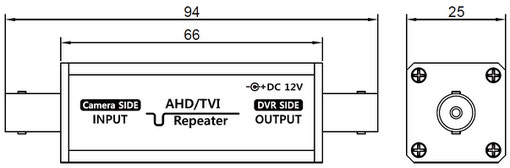

寸法図

アナログHD AHD TVI用リピーター SC-MCR01 寸法・外観図01
アナログHD AHD TVI用リピーター SC-MCR01 寸法・外観図

仕様書(PDF)

HDアナログ AHD TVI 用リピーター SC-MCR01仕様書
アナログHD( AHD / TVI)用リピーター SC-MCR01 製品仕様書
SC-MCR01_仕様書_202006.pdf
PDFファイル 400.6 KB

その他

【Q】 信号補正機能は搭載していますが?

 ➡  信号補正機能は搭載していません。録画/出力装置/DVR等の直ぐ近くで接続した場合の信号補正効果等はありません。 (リピーターとしての機能のみですので、弱まった映像信号は認識できない場合があります。)



【Q】UTC、COC等の同軸ケーブルでのカメラ制御は可能ですか?

 ➡ 非対応です。 制御できる場合もありますが、カメラのチップセット・ファームウェア等により制御信号範囲等が異なるため、メーカーとしては「非対応」としています。



【Q】ACアダプターは付属していますか?

 ➡ メーカー標準仕様ではACアダプタは含まれておりませんが、弊社出荷製品の場合は同梱・出荷となります。 (輸入・販売代理店により異なります)



BNC延長・ジョイント・連結の際の注意事項_写真
BNC延長・ジョイント・連結の際の注意事項
