7インチ型 HD-SDI/Ex-SDI/TVI/AHD マルチモニター(SC-MFM07HD)

 ● カテゴリ:(HDアナログ) TVI AHD > 周辺機器 > SC-MFM07HD

SC-MFM07HD/7インチ型マルチモニター
SC-MFM07HD

入力
1) HD-SDI入力対応(1.485Gbps,2.970Gbps)
2) EX-SDI
3) HDMI(480p/720p/1080i/1080p)
4) VGA(640 X 480~1600 X 1200)
5) CVBS(アナログ)
6)アナログHD (AHD,CVI,TVI)

● 7インチ高解像度TFT-LCDのDigitalPanel適用(LEDBackLight)
● 表示解像度: 1280(H)x(R,G,B)x800(V)
● DC-12V/500mA以下のカメラ電源供給機能(専用ハーネス提供)
● カメラの画角設定用のガイドライン表示
● RS-485の通信方式とPTZ制御機能
● アナログHD(AHD/TVI/CVI),CVBS同軸通信(UTC)対応
● AudioLine入力,出力対応



使用例

SC-MFM07HD 使用例 - 写真
SC-MFM07HD 使用例

製品仕様

               SC-MFM07HD
LCD  Display Resolution (1280(H)x(R,G,B)x800(V))
Size 7インチ
PIXEL PITCH 0.117(H)X0.117(V)
輝度(cd) 400cd/m²
視野角 90deg(Horizontal)/90deg(Vertical)
応答時間 11ms
Video Input HD-SDI 1.485Gbps,2.970Gb/s
EX-SDI 270Mbps
HDMI 480p/720p/1080i/1080p
VGA VGA(640x480)~UXGA(1600x1200)
AnalogHD

AHD(720p 25/30,1080p 25/30)

CVI(720p 25/30,1080p 25/30)

TVI(1080p 25/30)

CVBS NTSC/PAL 1.0Vp-p(75Ω Term.)
AUDIO INPUT AudioLineInput(3.5Φearphone)
OUTPUT AudioLineOutput(3.5Φearphone)
POWER INPUT DC12.6V(専用充電器使用)
OUTPUT DC12V 500mA
Battery Li-Polymer:11.1V、2200mA(保護回路内蔵)
動作温度/動作湿度 0℃~+50℃/0%~80%
材質 PCABS難燃性
外形寸法 240.9(W)X153.4(H)X50(D)mm

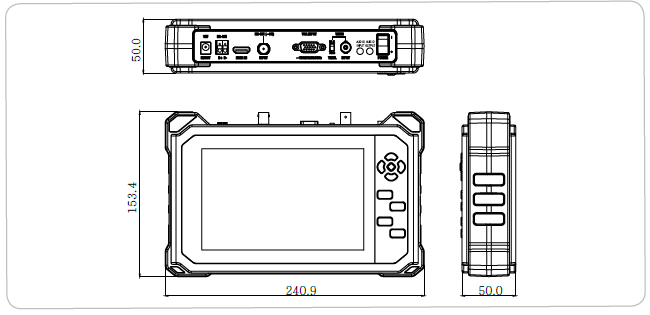

図面

SC-MFM07HD 寸法図
SC-MFM07HD 寸法

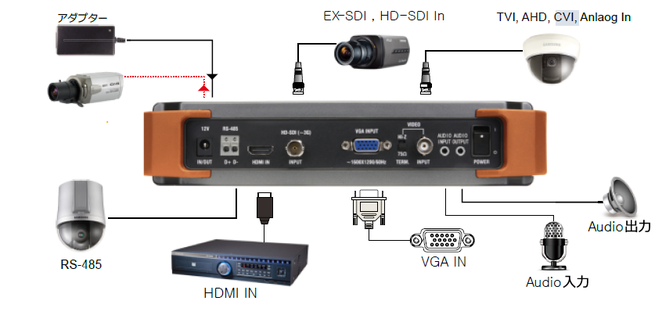

接続例

SC-MFM07HD 接続例
SC-MFM07HD 接続例
