HD-SDI+アナログハイブリッド DVR
HD-SDI+アナログ兼用 DVR

アナログHD(AHD/TVI/CVI)対応電位差ノイズ除去機(SC-MHR01)

SC-MHR01(電位差ノイズ除去装置)

製品概要



SC-MHR01は?

⇒ CVBS/AHD/TVI/CVI方式防犯カメラの電位差によるノイズを除去する装置です。



<製品特長>

● 同軸ケーブ上の減衰した映像信号の補正機能搭載
● 対応信号:CVBS、AHD(~4M)、TVI (~5M)、CVI (~4M)
● グラウンドループ/電位差ノイズ除去機能
● 映像信号補正機能(レベル調整スイッチ内蔵)
● サージ保護回路内蔵



※ 工場・エレベーター等で発生しやすい電位差ノイズを除去する製品です。

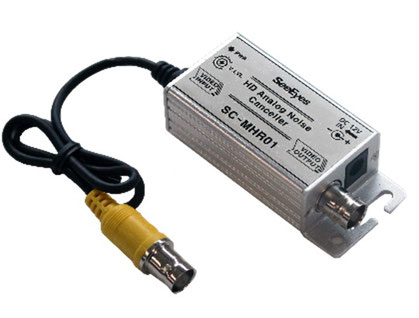

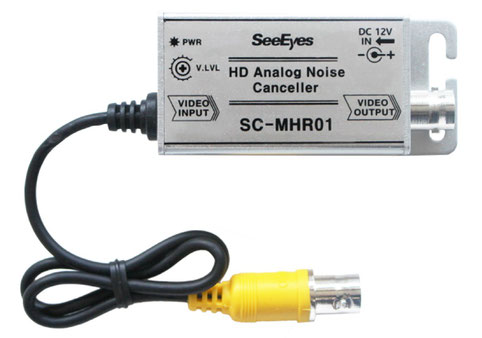

製品写真

アナログ/AHD/TVI/CVI方式用電位差ノイズ除去装置 電位差ノイズ除去機 SC-MHR01 - 製品写真
アナログ/AHD/TVI/CVI 電位差ノイズ除去装置 SC-MHR01
アナログ/AHD/TVI/CVI 方式対応電位差ノイズ除去機 SC-MHR01
電位差ノイズ除去機 SC-MHR01

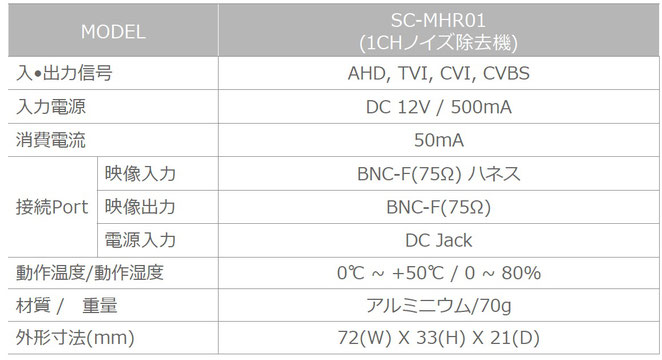

製品仕様表

SC-MHR01 仕様表
SC-MHR01 仕様シート

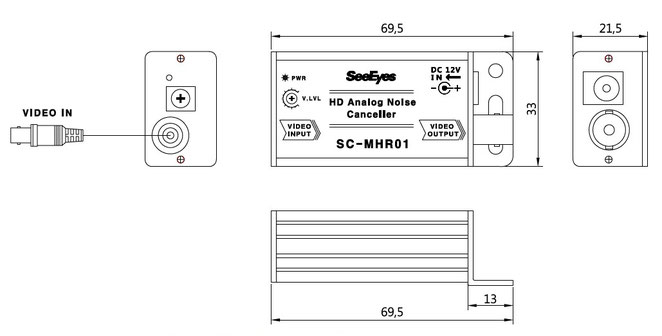

製品寸法

AHD/HD-TVI/CVI/CVBS対応電位差ノイズ除去装置 SC-MHR01 - 寸法図
電位差ノイズ除去機 SC-MHR01 寸法図

設置事例

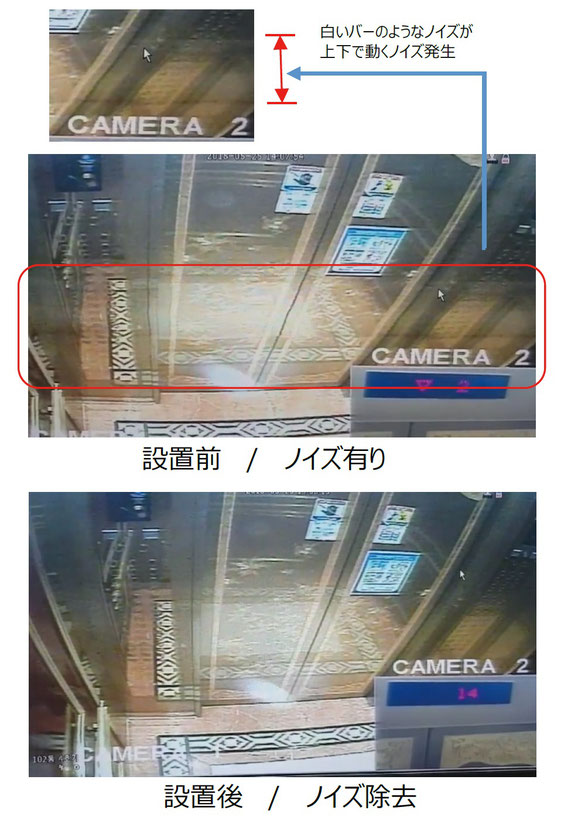

HD/TVI/CVI/CVBS方式対応・電位差ノイズ除去機 SC-MHR01 - 設置事例写真
AHD/TVI/CVI/CVBS 電位差ノイズ除去装置 SC-MHR01 - 設置事例 (エレベータ内ノイズ)

● 関連製品情報 :  AHD 長距離伝送 +ノイズ除去装置(SC-NRC01M)



 AHD方式専用のノイズ除去+長距離伝送装置は上位機種はSC-NRC01Mとなります



 ※ UTCカメラコントロール機能は非対応です。

 ※ SC-NRC01MはAHD方式専用機器です。



● 関連製品情報:AHD 長距離 + 電源重畳 + ノイズ除去装置( SC-MVCP1001)



ノイズ除去と電源重畳機能が搭載している上位機種はSC-MVCP1001となります



 ※ UTCカメラコントロール機能は非対応です。

 ※ SC-MVCP1001はAHD方式専用機器です。
