HD-SDI+アナログハイブリッド DVR
HD-SDI+アナログ兼用 DVR

AHD/TVI/CVI/CVBS 8CH 映像分配器(SC-MA8VDA)

 ● カテゴリ(HDアナログ) TVI AHD > 周辺機器  > SC-MA8VDA


(AHD/TVI/CVI/アナログ) 1入力3分配 x 8局用映像分配器


● 多様なアナログHDの入出力信号を支援(AHD,TVI,CVI,CVBS)

● 出力解像度の自動設定
● 信号減殺を最小化した高画質及び安全な信号転送可能

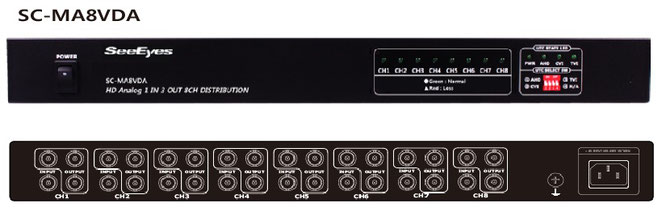

AHD/TVI/CVI/CVBS 1入力3出力x8チャンネル分配器 - 製品写真
AHD/TVI/CVI/CVBS 1入力3出力x8チャンネル分配器

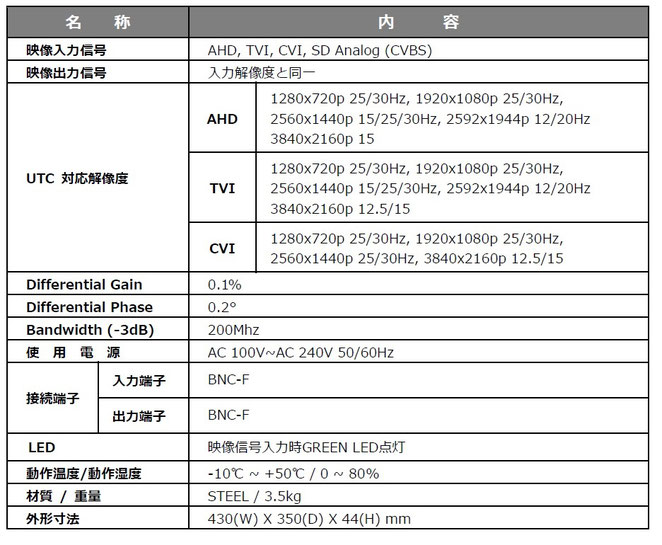

製品仕様

AHD/TVI/CVI/CVBS 1入力3出力x8チャンネル分配器 - 仕様表
AHD/TVI/CVI/CVBS 1入力3出力x8チャンネル分配器 - 仕様

- 入力信号: TVI/AHD/CVI/アナログ 入力 (アナログ、720p、1080p)

- 分配機能: 1入力 ⇒ 3出力 (8CH)

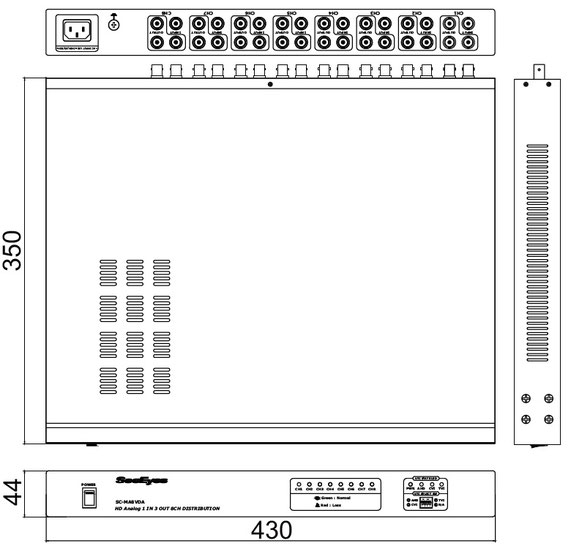

図面

AHD/TVI/CVI/CVBS 1入力3出力x8チャンネル分配器 - 寸法図
AHD/TVI/CVI/CVBS 1入力3出力x8チャンネル分配器 - 寸法

接続例

AHD/TVI/CVI/CVBS 1入力3出力x8チャンネル分配器 接続例-写真
AHD/TVI/CVI/CVBS 1入力3出力x8チャンネル分配器 接続例

製品資料・カタログのダウンロード

SC-MA4VDA/SC-MA8VDA/SC-MA16VDA 製品カタログ
SC-MA4VDA, SC-MA8VDA, SC-MA16VDA の製品カタログ
※ SC-MA16VDAは受注生産品です。
MA0408VDA_3.pdf
PDFファイル 1.3 MB
