AHD/TVI/CVI/CVBS マルチフォーマット映像4分配器(SC-MA1VDA)

 ● カテゴリ(HDアナログ) TVI AHD > 周辺機器  > SC-MA1VDA



1入力4出力のマルチフォーマット映像4分配器



  • 多様なアナログHDの入出力信号に対応 (AHD,TVI,CVI,CVBS)
  • 出力解像度の自動設定
  • 活用性を考慮したスリムサイズのアルミケース
  • 信号減殺を最小化した高画質及び安全な信号転送可能
  • 落雷保護機能内蔵
AHD/TVI/CVI/CVBS 映像4分配器 - 写真
AHD/TVI/CVI/CVBS 映像4分配器(SC-MA1VDA)

製品仕様

                   SC-MA1VDA
 入力信号(1ポート)  AHD、CVI、TVI、CVBS(Analog) :  (1ポート)
 出力信号   4出力 ( 入力信号同様方式)
 HDMI出力解像度  DC12V/0.5A
 接続端子     映像入力   BNC, 1入力

 映像出力

 BNC, 4出力
 電源入力  DCジャック
 動作温度/動作湿度  -15℃~+50℃⁄0~80%
 材質  アルミニウム/125g
 外形寸法(mm)  105(W)×60(H)×26(D)

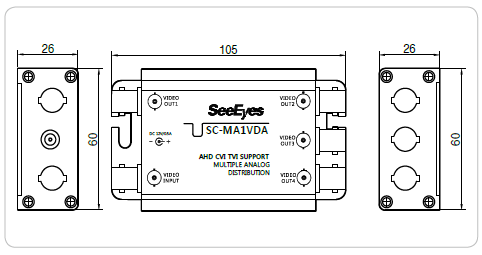

図面

AHD/TVI/CVI/CVBS 映像4分配器 - 寸法図
AHD/TVI/CVI/CVBS 映像4分配器 寸法

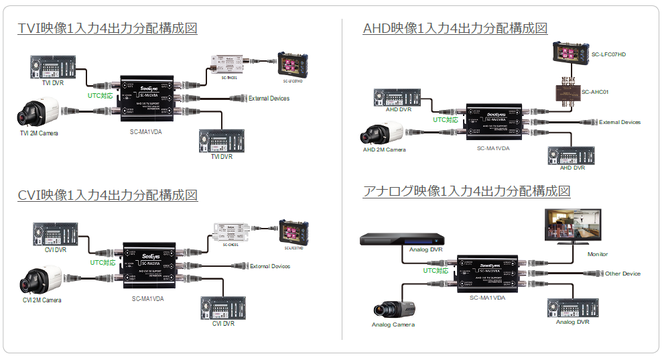

接続例

AHD/TVI/CVI/CVBS 映像4分配器 - 接続例-写真
AHD/TVI/CVI/CVBS 映像4分配器 - 接続例

製品資料・カタログのダウンロード

製品カタログ
SC-MA1VDA/MA8VDA/MA16VDAの製品カタログ
MA0408VDA_3.pdf
PDFファイル 1.3 MB
