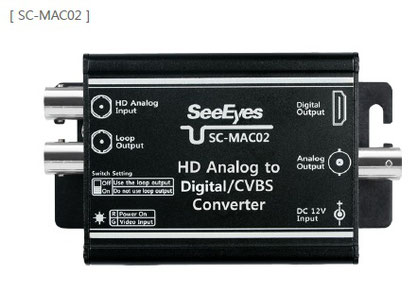

アナログHD to HDMI＆アナログ変換コンバーター(SC-MAC02)
● カテゴリ：(HDアナログ) TVI AHD > 周辺機器 > SC-MAC02
入力：TVI or AHD or CVI
出力：HDMIｘ1, スルーアウトｘ1, CVBS(アナログ)ｘ1
多様な2M HDアナログ(AHD,TVI,CVI )映像を
スルーアウトｘ１、HDMIｘ１、CVBSｘ１に同時出力が可能
● HDOut(スルーアウト）ポートを経由してカメラ制御(UTC）可能
● アナログHD(TVI/AHD/CVI)の映像を既存のアナログビデオサーバー(MATRIX)等に接続が可能
● HDMIポートを利用して別のモニター出力・表示が可能
● 高画質・高品質の映像変換性能
● アルミ素材の小型コンパクトケース
● サージ保護回路内蔵
製品仕様
| SC-MAC02 | |||
|---|---|---|---|
| アナログHD入力解像度 | 1280x720(p25,p30),1920x1080(p25,p30) | ||
| スルーアウト出力解像度 | 1280x720(p25,p30),1920x1080(p25,p30) | ||
| HDMI出力解像度 | 1280x720(p50,p60),1920x1080(p50,p60) | ||
| 入力電源/消費電力 | DC12V:0.5A/DC12V:220mA | ||
| 接続端子 | 入力 | BNC-F 75Ω | |
|
Loop |
BNC-F 75Ω |
||
|
Analog出力 |
BNC-F 75Ω |
||
|
HD出力 |
HD A Type(HDMI) |
||
| LED表示 | 赤色 | 電源入力時 | |
| 緑色 | HD Analog映像入力時 | ||
| 動作温度/動作湿度 | -1０℃～+50℃/0％～80％ | ||
| 材質 | アルミニウム/120g | ||
| 外形寸法(mm) | 103(W)Ｘ60(H)Ｘ25(D) | ||
入出力端子
図面

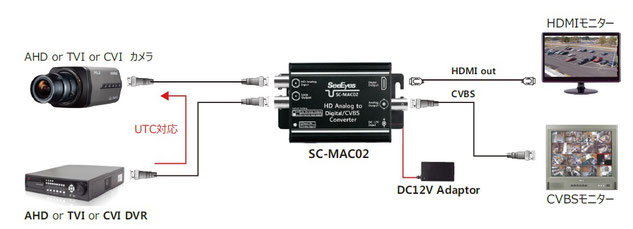

接続例
