アナログHD to アナログ変換コンバーター 4CH (SC-MAC04)

 ● カテゴリ(HDアナログ) TVI AHD > 周辺機器  SC-MAC04



HW Ver: Rev1 (~ 2018)





【製品概要】4入力のアナログHD(AHD/TVI/CVI) to CVBSコンバーターです。





HDアナログカメラ(AHD,TVI,CVI 2MP )4台分をそれぞれスルーアウトx1、CVBSx1出力



入力:AnalogHD (TVI or AHD or CVI) x 4CH

●出力:

1CVBS(アナログ)出力 各チャンネル x 1 (計4ポート

2) AnalogHDスルーアウト x 各チャンネル (計4ポート)

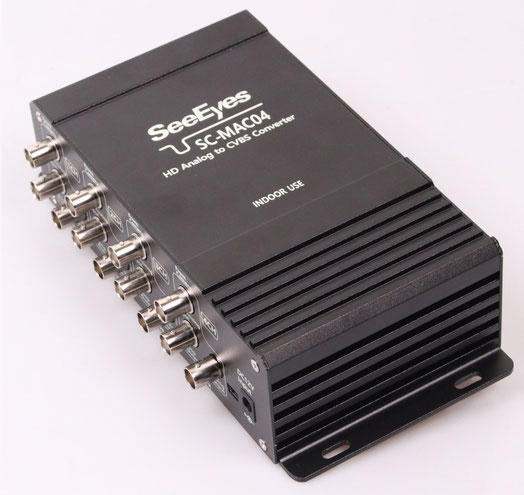

HDアナログ ⇒  アナログ変換コンバーター 4CH用 (SC-MAC04) 製品写真
HDアナログ to アナログ変換コンバーター(SC-MAC04) カメラ4台用

使用例>

1) AHD ⇒ CVBS変換 (+スルーアウト1ポート)x 4カメラ(4台のAHDカメラをアナログに変換)

1) TVI ⇒ CVBS変換 (+スルーアウト1ポート)x 4カメラ(4台のTVIカメラをアナログに変換)

1) CVI ⇒ CVBS変換 (+スルーアウト1ポート)x 4カメラ (4台のCVIカメラをアナログに変換)

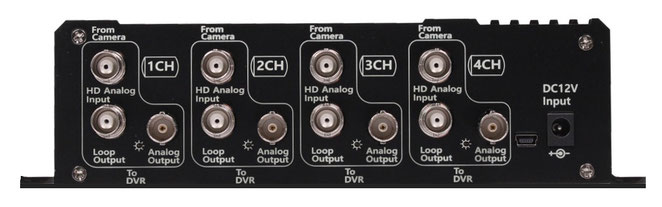

HDアナログ カメラ4台用 アナログ変換コンバーター (SC-MAC04) 背面写真
カメラ4台用 HDアナログ to アナログ変換コンバーター (SC-MAC04)

製品仕様

                   SC-MAC04
 アナログHD入力解像度  1280x720(30Hz),1920x1080(30Hz)
 スルーアウト出力解像度  入力解像度と同様
 CVBS出力解像度  NTSC / PAL
 消費電力  3.84W
 接続端子    入力  BNC-F 75Ω   4ポート

 Loop

 BNC-F 75Ω   4ポート

 Analog出力

 BNC-F 75Ω   4ポート

LED表示  赤色  電源入力時
 緑色  HDAnalog信号入力時
動作温度/動作湿度  -10℃~+50℃/ 20%~80%
材質 アルミニウム / 670g
外形寸法(mm)  103(W)X211(D)X55(H)

図面

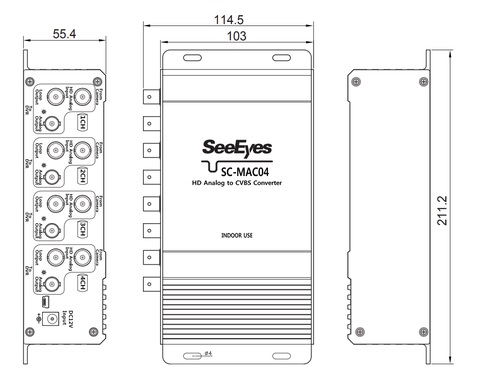

HDアナログ  ⇒ アナログ変換コンバーター (SC-MAC04) 製品図面
4局用 TVI/AHD/CVI to CVBS変換コンバーター(SC-MAC04) 製品図面

接続例

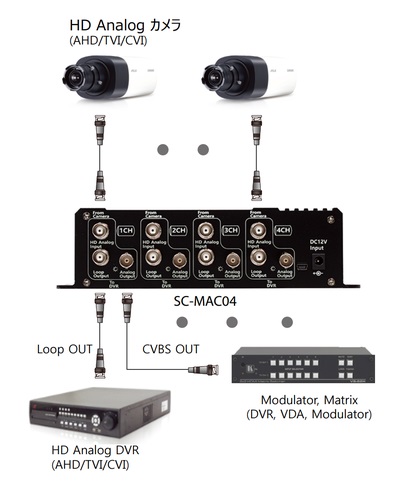

AHD/TVI/CVI ⇒ アナログ(CVBS)変換コンバーター  SC-MAC04 構成例-写真
HDアナログ to アナログ変換コンバーター(SC-MAC04) 構成例

製品仕様書

AHD/TVI/CVI to Analog(CVBS)コンバーター 4台用 SC-MAC04 カタログ (Rev1)
AnalogHD to Analog(CVBS)コンバーター 4CH / SC-MAC04(Rev1) のカタログです。(PDF)
SC-MAC04_CATALOG REV.1.pdf
PDFファイル 904.0 KB
