HD-SDI+アナログハイブリッド DVR
HD-SDI+アナログ兼用 DVR

AHD信号補正機&長距離伝送機(SC-AHR01)



 SC-AHR01は取扱終了予定の製品です。



 ※在庫限りの販売は行っております。





 SC-AHR01の後継機種SC-NRC01M (AHD長距離転送+ノイズ除去装置)



<取扱終了商品> 2017.04

SC-AHR01/THR01→AHD,TVI信号補正機&長距離伝送機
SC-AHR01/THR01



  • ノイズ耐性に優れたAHD長距離伝送装置&リピータ-です。
  • S-5C-FB同軸ケーブルを使用するとAHD補償距離最大1Kmまで対応
  • 1.2W級低電力システム
  • 超小型サイズで施行便利性提供
  • AHD1.0/2.0の高解像度映像補償サポート(1280*720p 25/30Hz、1920*1080p 25/30Hz)
  • 安全性を考えたサージ保護回路内蔵

製品仕様

           SC-AHR01
入力信号  AHD1.0(720p)

 AHD2.0(1080p)

入力電源

DC12V/500mA

消費電力 1W(Idle Mode)
接続ポート AHD入力 75Ω、BNC-F
AHD出力 75Ω、BNC-M
電源入力 HarnessDC電源入力線
LED(RED) 電源入力時ON
LED(GREEN) 信号入力時ON
動作温度・湿度 -10℃~+50℃⁄0~80%
材質・重量 ABS/26g
外形寸法(mm) 53(W)×20.6(H)×19(D)

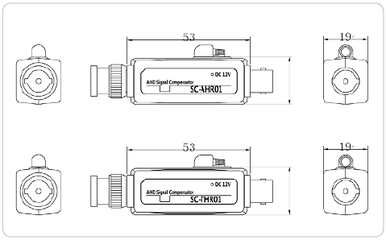

図面

HD-SDI→SD(アナログ)コンバーター

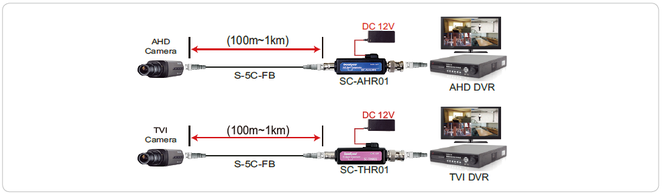

接続例

HD-SDI→SD(アナログ)コンバーター

 ※ SC-THR01(HD-TVIノイズ除去装置)は生産終了となり、近日新製品発売の予定です。

DVR後面部

HD-SDI→SD(アナログ)コンバーター
