AHD リピーター 長距離伝送+映像ノイズ除去機(SC-NRC01M )

AHD リピーター・映像ノイズ除去・長距離伝送機(SC-NRC01M )



 AHD方式専用ノイズ除去+長距離伝送装置 (AHD 720p、1080p対応)



  【製品特長】

  •  強力なノイズ除去及び流入防止機能、画質改善効果と広帯域映像信号伝送機能
  •  5C-FBケーブルの場合、最大1kmまでAHD2M映像の伝送が可能(3C-2Vも利用可能)
  •  AHD FullHD 2M(メガピクセル)の高解像度対応
  •  カメラ側ユニット(送信機)の給電はカメラ電源から分岐・給電可能(AC24/DC12V兼用、送信機消費電力=約120mA)
  •  コンパクト: 小型アルミケース適用によりハウジング内にも設置可能
  •  安全性:送信機内にサージ保護回路内蔵
  •  光ケーブルに比べ安価の同軸ケーブルを利用するため、工事費節減が可能



※ 仕様変更により、HD-TVI方式には対応できなくなっておりますので、ご注意ください。

※ UTCカメラコントロール機能には対応しておりません。

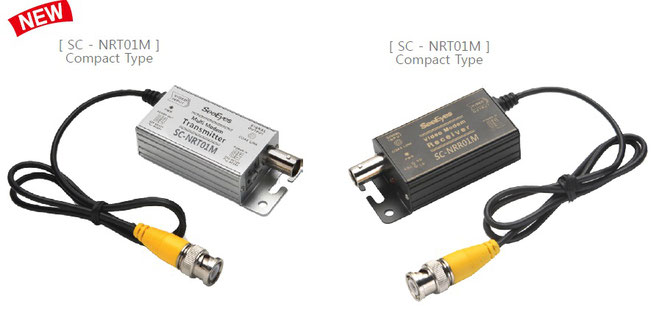

製品写真

アナログHD(AHD専用)ノイズ除去装置 SC-NRC01M - 製品写真
アナログHD(AHD専用)ノイズ除去装置 SC-NRC01M

製品仕様

       SC-NRT01M(1CH送信機)
映像入力信号  AHD、75Ω 1Vpp
使用電源 入力電源  AC24V/DC12V(消費電力:最大100mA)
出力電源

 入力電源バイパス(カメラ用電源出力ポート有)

伝送距離  最長1km(AHD 2M、5C-FB基準)
動作確認(赤色LED)  ON:電源入力時
接続ポート 映像入力 BNC-M Harness
RF出力 BNC-F
動作温度・湿度 -10℃~+50℃⁄0~80%
材質・重量 アルミニウム/70g
外形寸法 71(幅)×33(高さ)×21(奥行き)mm
DD    SC-NRR01M(1CH受信機)
映像出力 AHD、2M
電源入力 DC12V ・消費電力:(最大)150mA
Red LED ON:電源入力
接続ポート RF入力 BNC-F
映像出力 BNC-M Harness
動作温度・湿度 -10℃~+50℃⁄0~80%
材質・重量 アルミニウム/70g
外形寸法 71(幅)×33(高さ)×21(奥行き)mm

図面

AHDノイズ除去装置 SC-NRC01M - 寸法図
AHDノイズ除去装置 SC-NRC01M - 寸法図

接続例

AHDノイズ除去装置 SC-NRC01M - 接続例図面
AHDノイズ除去装置 SC-NRC01M - 接続例

カタログダウンロード

SC-NRC01M カタログ
AHD ノイズ除去・長距離伝送装置 SC-NRC01Mの製品カタログです。
NRC01M_Catalog_20190930.pdf
PDFファイル 1'016.3 KB

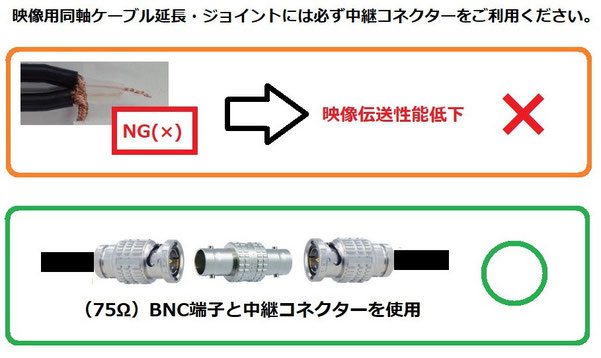

BNC延長・ジョイント・連結の際の注意事項_説明写真
BNC延長・ジョイント・連結の際の注意事項

● 関連製品情報 ⇒  AHD 長距離伝送 + カメラ用電源重畳 +ノイズ除去装置



 ノイズ除去と電源重畳機能を搭載している上位機種はSC-MVCP1001となります



 ※ UTCカメラコントロール機能は非対応です。

 ※ AHD方式専用機器です。



● 関連製品情報 ⇒ AHD/TVI/CVI/アナログ対応電位差ノイズ除去装置
