HD-SDI+アナログハイブリッド DVR
HD-SDI+アナログ兼用 DVR

SDI/AHD/TVI マルチフォーマットコンバーター(SC-MAC01)

 ● カテゴリ(HDアナログ) TVI AHD > 周辺機器  > SC-MAC01


● 入力:AHD,TVI,CVI,EX-SDI,HD-SDI,3G-SDI,CVBS



● 出力:HDMI/VGA/CVBS/HD-SDI
  (AHD,TVI,CVI:720p~1080p30Hz対応)



● HDMI,VGA選択出力及び解像度調節機能





HD-SDI/EX-SDI/AHD/TVI/Analog to VGA, HDMI, CVBS マルチコンバータ - 製品写真
HD-SDI/EX-SDI/AHD/TVI/Analog to VGA, HDMI, CVBS マルチコンバータ

Sync分離機能

製品仕様

               SC-MFM07HD
ビデオ 入力 HD-SDI(1ch) HD-SDI,EX-SDI
ANALOG(1ch) AHD,CVI,TVI,CVBS
出力 HD-SDI Only HD-SDI
HDMI HDMI type A out
VGA

D-SUB 9Pin Connector

CVBS NTSC/PAL
POWER INPUT DC12V/500mA
消費電力 DC12V/0.3A,3.6W
動作温度/動作湿度 0℃~+50℃/0%~80%
材質 アルミニウム/380g
外形寸法 149(W)X178(H)X28.9(D)mm

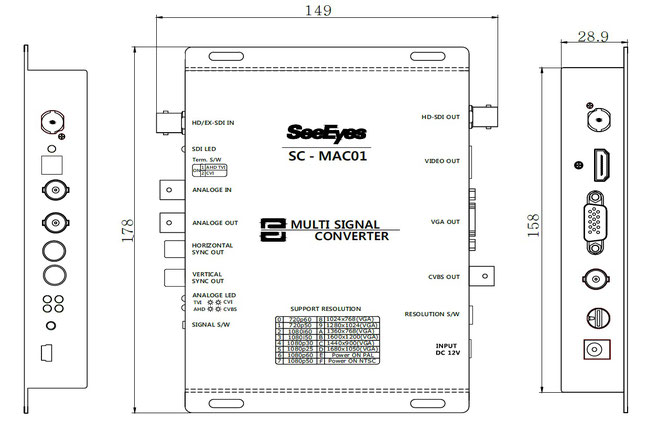

図面

SC-MFM07HD 製品図面
SC-MFM07HD 製品図面

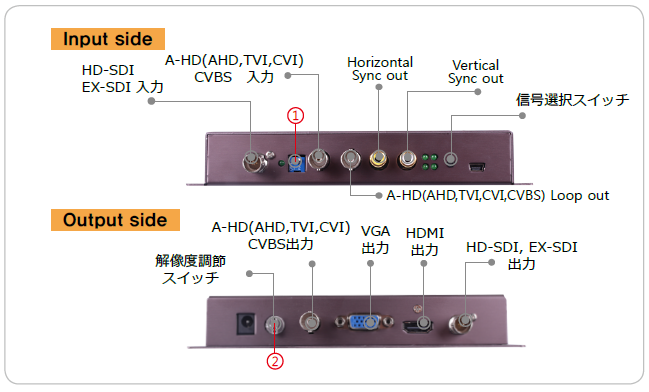

入出力ポート

SC-MFM07HD 製品入力・出力ポート - 写真
マルチモニター SC-MFM07HD 製品入力・出力ポート

出力解像度

出力解像度表
出力解像度表

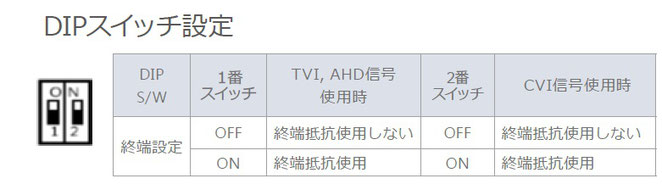

DIPスイッチの設定

装置内容 DIPスイッチ 説明表
DIPスイッチ 説明表

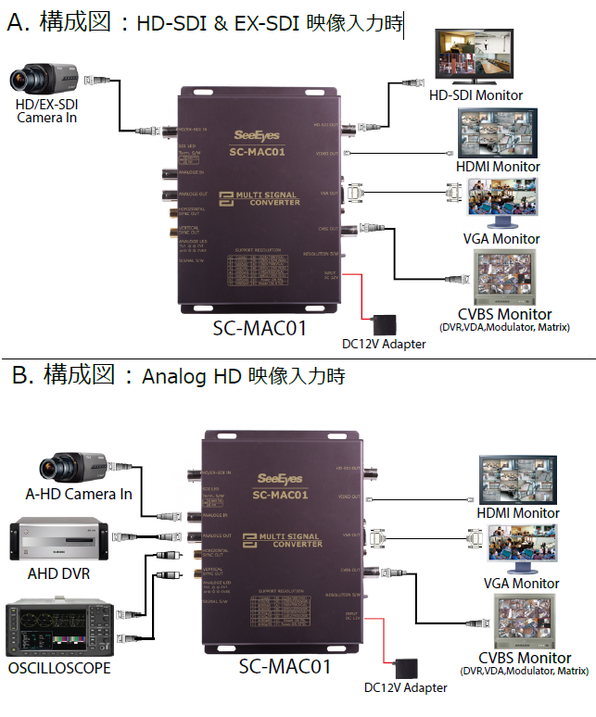

接続例

機器 接続・構成例 - 写真
周辺機器 接続・構成例
