HD-SDI+アナログハイブリッド DVR
HD-SDI+アナログ兼用 DVR

SC-MVCP1001/04/08 (AHDワンケーブルユニット)



 HDアナログ(AHD2メガ)対応ワンケーブル電源重量装置



● カメラ1台あたり最大10Wの電力供給対応



● AHD・2M基準最大1km伝送可能



● 優れたノイズ除去効果で高画質映像伝送



● AHD 1080p30/25、720p30/25解像度対応



● 1本の同軸ケーブルに映像+電源重量伝送


● 5C-FB同軸ケーブルで映像+電源を遠距離伝送







※ UTCカメラコントロールには対応しておりませんので、ご注意ください。

AHDワンケーブル電源重畳ユニット SC-MVCP1001 (送信機+受信機+アダプタ)- 写真

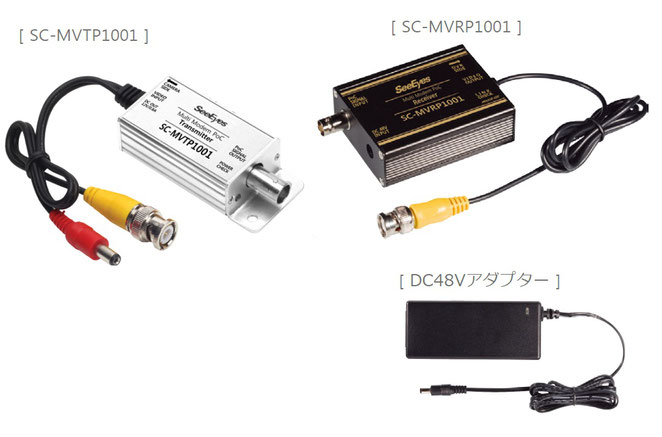

AHDワンケーブル電源重畳ユニット SC-MVCP1001(送信機+受信機+アダプタ)
AHDワンケーブル電源重畳ユニット SC-MVRPC1004(4CH受信機)-写真
AHDワンケーブル電源重畳ユニット SC-MVRPC1004(4CH受信機)
AHDワンケーブル電源重畳ユニット SC-MVRPC1008(8CH受信機)-写真

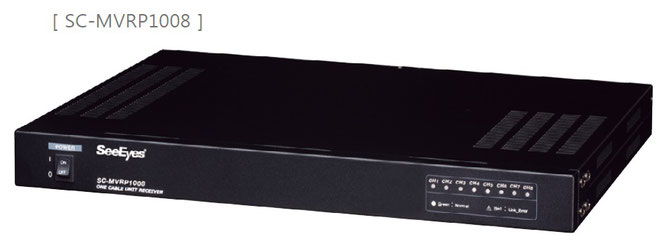

AHDワンケーブル電源重畳ユニット SC-MVRPC1008(8CH受信機)

製品構成

①SC-MVTP1001x1台、SC-MVRP1001x1台 → 1セット= SC-MVCP1001

②SC-MVTP1001x4台、SC-MVRP1004x1台 → 1セット= SC-MVCP1004

③SC-MVTP1001x8台、SC-MVRP1008x1台 → 1セット= SC-MVCP1008



製品仕様

SC-MVTP1001(送信機)
映像入力信号 AHD(720p, 1080p30)、CVBS
出力電源 カメラ駆動用出力電源:DC12V/0.83A(最大10W)

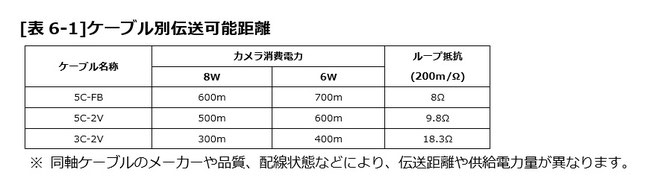

伝送距離 1km(AHD 2M・5C-FB基準)
接続ポート 入・出力 DC-F&BNC-M Harness
RF出力 BNC-F
動作温度/湿度 -10℃~+50℃⁄0~80%
材質/重量 アルミニウム/100g
外形寸法 71(幅)×33(高さ)×21(奥行き)mm
MODEL

 SC-MVRP1001

 (1CH受信機)

 SC-MVRP1004

 (4CH受信機)

 SC-MVRP1008

 (8CH受信機)

映像出力信号

AHD(720p, 1080p30),CVBS 1.0Vp-P,75Ω終端時

入力電源/消費電力 DC48V/1.04A

AC 100~240V、

50/60Hz

AC 100~240V、

50/60Hz

伝送距離 自動調整
動作確認/線路監視

ON:良好

Blink:異常発生

2 Color

(Green:Normal、Red:LinkError)

接続ポート 映像出力 BNC-M BNC-F
RF入力 BNC-F
動作温度/湿度 -10℃~+50℃⁄0~80%
材質/重量 アルミニウム/130g スチール/3.5kg スチール/4.0kg
外形寸法 77(幅)×60(高さ)×25(奥行き)mm  430(幅)×44(高さ)×350(奥行き)mm



※ 仕様変更により、現在TVI方式には対応しておりません。(HD)TVI方式対応製品は近日別機種として発売の予定です。



図面

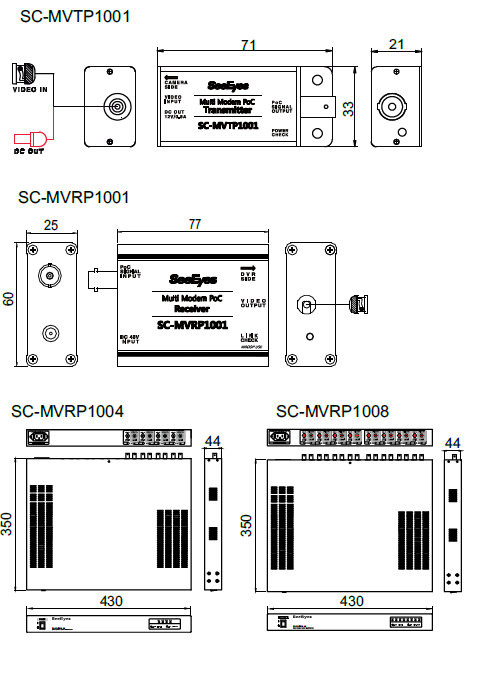

AHDワンケーブル電源重畳ユニット 寸法図
AHDワンケーブル電源重畳ユニット 寸法

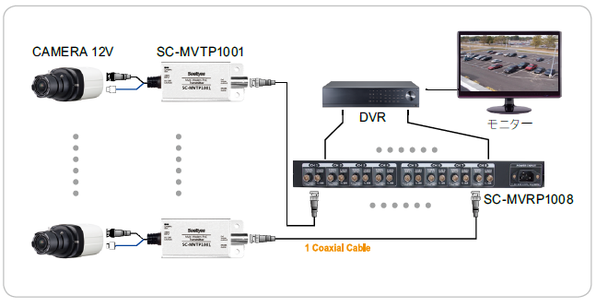

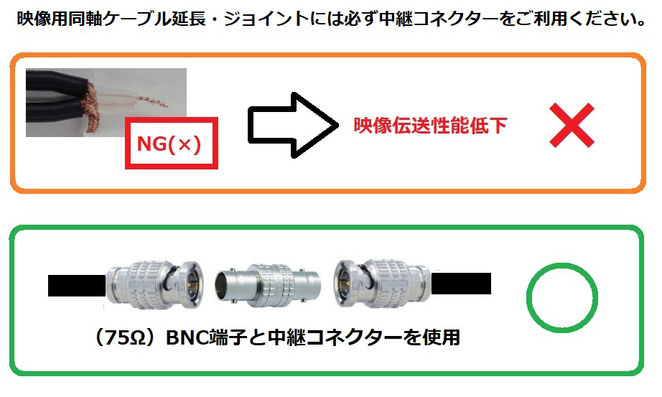

接続例

HD-SDI→SD(アナログ)コンバーター
