超高精度な測位ソリューション、UWB(Ultra Wide Band) RTSL

UWB RLSIとは?

数十cmレベルで超精密測位技術
数十cmレベルで超精密測位技術

UWB(Ultra Wide Band)RTLSは、基地局、WiFi、Bluetooth、ZigBeeなどの既存測位技術の精度の限界を超え、数十cmレベルまで誤差を縮ませた超精密測位技術として、建物の中や公園、運動場のように範囲が限られている開放空間での移動体またはモノや資産の位置情報を把握することができます。





UWB RLST特徴



  • 数十cm以内の超精密測位誤差 - WiFi、BTに比べ10倍以上精度が高い
  • 標準ベースの低消費電力設計 - ZigBeeより低いレベル
  • 競争力のある製品価格 - 製品に対する原価競争力が高い
  • 簡単な設置手順 - RAP間の無線同期技術
  • Device間の位置把握/ Ranging(衛星距離測定)機能提供



SD / HD / FULL HD 映像とは?

FullHDとSD映像比較写真
  • 標準規格:802.15.4a規格、韓国国内電波法認証
  • 使用周波数:3.2GHz〜4.8GHz
  • 通信距離:100m以上
  • 測位精度:平均50cm以内

RTLS システムの比較(3次元位置)

         RTLSType      Wi-Fi
     UWB

Passive

IR

Cost

$$-$$$

$$$-$$$$

$

$$$

Power Requirement

High

High

Low: MagneticInduction

High

Battery Lifespan(Years)

3-5

3-5

Does not require a battery

4-7

Range

Indoors: 60-100m

Outdoors: 100-200m

Upto 250m

10-15 m both indoors andoutdoors

IR spotter rangeis 15m,convergence with RF up to250

Granularity/Resolution/Accuracy

Some vendors suggest resolution can be 1-2m but additional access pointslikely to be required. 5-10 m typically

Can be as low as in inches.

Typically 1-5 feet

5-10m typically

7-12 m typically

Continuous Monitoring

Yes-beacon Location available at real time as tag is active based

Yes-beacon location

available at real time as tag

is activebased

No-tagged object will onlybe read and location provided in real time when it comes into range of tracking unit placed on truck/fork lift

Yes-beacon location available at real time as tag is active based

 CoordinatePosition

Provided

X and Y

X,Y and Z

X and Y

X and Y

Tracking suitability

Best adopted enterprises already having or planning to implement a Wi-Finetwork as the tagsleverage operations on the same network

Although can be adopted in any enterprise UWB RTLS distinct advantage isenabling a high level of granularity. It is expected to flourish in mission critical applications or for personnel tracking in dangerous environments

 Passive RTLS will best suit applications that need a tracking solution for short to medium range applications. It tis alsosuitable for end users with a limited budget but may require a basic but reliable tracking slution  Mostly applicable for indoors as IR is susceptible   to non-line sight

UWB RTLS 機器 一覧

 TAG-携帯型
TAG-携帯型
  • 動いている人などの移動体の位置情報転送
  • 携帯に便利な設計
  • バッテリー交換タイプ
TAG(固定型)
TAG(固定型)
  • 動きの少ない固定物の位置情報転送
  • 固定する場所の材質に関係なく取り付けが容易な設計
  • アウトドアでも動作可能な防水設計

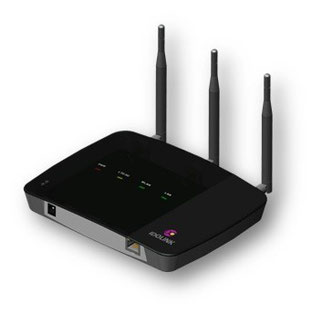

RAP-室内型
RAP-室内型
  • TAG位置の時間と距離情報を収集してサーバーへ転送
  • RAP間の時刻同期を介して距離の誤差を最小化
  • LTE、Wi-Fi転送ができるように設計

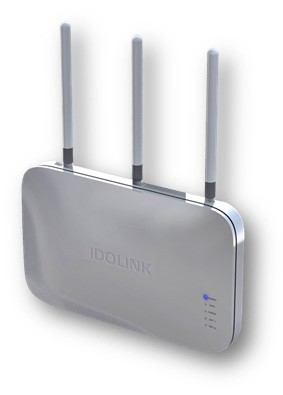

RAP-室外型
RAP-室外型
  • 屋内タイプと機能は同じで、通信距離が長い   アンテナ採用
  • アウトドアで設置が可能な防水設計
