GPS NTPサーバー ETS-204(G3) 製品情報ページ

ETS-204(G2)後継製品

GPS方式 小型ネットワークタイムサーバー ETS-204(G3)

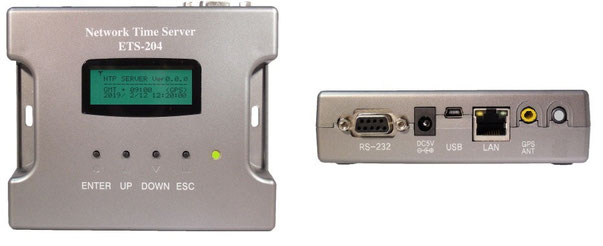

GPS専用NTPサーバー ETS-204(G3) 前面・側面写真
ETS-204(G3) 製品写真



インターネットに繋がっていないローカルネットワーク上の時刻同期



[製品概要]

街頭防犯装置、防犯用レコーダー(DVR)、医療情報記録機器、業務用タイマー設備、POSレジ等の内部時計(RTC)を常にGPSの正確な時刻に合わせるためのネットワーク(NTP)タイムサーバーです。



人工衛星のGPS(&GLONAS)信号を用いて常に正確な時刻情報を受信し、ネットワーク(LAN又はRS-232)で同期を行うことが出来ます。

ETS-204(G3) 製品の特長

Compact GPS NTP Time Server ETS-204(G3) SPEC & Merit



小型・軽量

  A4紙の約4分1、世界最小レベルのコンパクトサイズ

   (サイズ:12cm x 10cm x 3cm , 重さ約150g)



PC要らず、本体簡単設定

 本体LCD画面と本体のボタンだけで簡単設定。 面倒なPC接続設定は必要ありません。

 GPSの受信状況や設定メニューを本体のLCD画面で確認しながら簡単にIPアドレス、ゲートウェイ等の設定が出来ます。



配信時刻安定化機能

 24時間以上GPS・GLONASSの電波受信ができなかった場合はNTPサーバー(時刻配信)は自動停止し、GPS(GLONASS)電波再受信するとNTPサーバー(時刻配信)が自動再開します。



 RTOS搭載によるシステム安定性

 RTOS(Real Time Operating System)搭載により、OS及びソフトウェアの故障やフリーズ等の可能性が極めて低く、長期間の安定動作が可能です。

  ★ 定期的な再起動等は必要ありません。

  ★ 停電、強制終了等により製品のOS・ソフトウェアが損傷する心配もありません。



 ノイズ対応

 ノイズ等による異常時刻の受信を徹底ガード(2重安全装置搭載)



GPSアンテナは35mまで延長が可能

   専用GPSアンテナは最長35mまで延長可能(標準付属品=GPSアンテナ5m+延長ケーブル10m=計15m)

    ※ 製品本体は汎用品のネットワークケーブルとハブ(HUB)等を利用して長距離配線・延長が可能



● インターネット接続不要

 時刻情報をGPS人工衛星から直接受信するため、インターネット接続は不要

 VPNや閉鎖ネットワーク内でも連動機器(PCや業務用機器)の時刻を常に正確に維持出来ます。

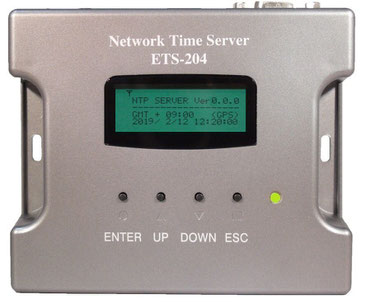

小型GPS/GLONASS NTPタイムサーバー ETS-204(G3)製品前面写真
小型GPS/GLONASS NTPサーバー ETS-204(G3)

本体の液晶画面のアンテナ表示で現場のGPS受信状況を確認しながら設置が出来ます。

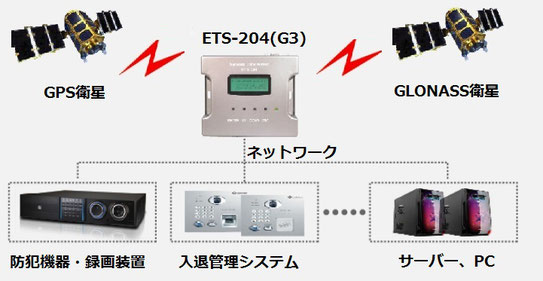

GPS方式 ネットワークNTPタイムサーバー 設置・構成図

設置事例:小型GPS/GLONASS NTPタイムサーバー
接続例_小型GPS/GLONASS NTPタイムサーバー

(インターネット接続不要)

【参考情報】 GPS電波受信率向上について

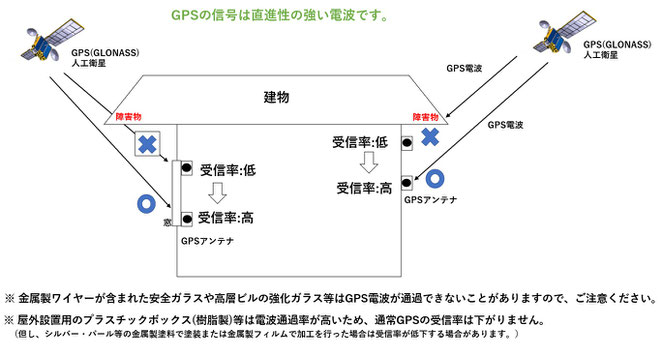

GPS/GLONASS電波受信特性(直進性)  説明図
GPS/GLONASS電波受信特性 (直進性)

 ↑

GPS/GLONASS電波受信の際の特性、参考図 (クリックすると拡大画像が表示されます。)

時刻情報受信方式 ⇒ GPS&GLONASS

GPSに加え、GLONASS人工衛星からの受信にも対応できるようになりました。

 ・接続のアンテナによりGPS専用/GPS・GLONASS兼用受信方式に変動

 ※ GPS専用アンテナ標準付属 (GPS・GLONASS兼用アンテナはオプション品)

ETS-204(G3) 主な仕様と特長1

Compact GPS NTP Server for ATM/CD, IP Camera, VPN Network, CCTV/DVR

GPS NTP Network TimeServer

        超軽量・小型の高性能の小型NTPサーバー

           縦10cm x 横12cm x 幅3cm のコンパクトサイズ



● 寸法:(約) 12cm x 10cm x 3cm



● 重さ:約150g



● 対応通信ポート:LAN(RJ45)ポート・RS-232Cポート



● 電源供給:専用ACアダプタまたはUSBポート



● 内部時刻補正方式:GPS(&GLONASS)

 ※ GLONASS受信にはオプション品のGPS&GLONASS両対応アンテナが必要



● 日時情報保持:内蔵RTCとボタン電池により約15日間日時情報を保持

    Lithium Rechargeable Battery(SEIKO LITHIUM 5.5mA )

   ※ 長時間(24時間以上)の停電復帰時にはGPSから正確な時刻を受信してからNTPサーバー(発信)機能を開始



● 内蔵時計:CASIO製 高精度 RTCモジュール(±5~20ppm)



● 長期運用対策:

 全ての部品は業務用仕様に合わせて設計しており、長期間・安定動作が可能です。



● アンテナ延長対応:

専用延長ケーブルによりGPSアンテナを最長35mまで延長配線可能



● 用途:

街頭防犯装置、医療情報保存機器、防犯録画装置(DVR)、ATMブース内、業務用タイマー、業務用PC等とネットワークで1:1または1:複数で接続し、業務用機器の時刻を正確な状態に維持出来ます。



GPS NTPサーバー ETS-204(G3) 製品仕様

小型 GPS NTPサーバー ETS-204(G3) 仕様

Compact GPS NTP Server ETS-204(G3) Spec Sheet

項 目 仕  様
品 名 GPS受信方式小型NTPサーバー
型 番 ETS-204 (G3)
受信部

GPS受信部(本体内蔵)、GPSアンテナ(外付け、付属品)、

アンテナ延長ケーブル10m(付属品)

オプション品:GPS&GLONASS方式兼用受信アンテナ
送信部 RJ-45(LAN), 9pin D-SUB(RS-232シリアル通信)
 表示部 LCD液晶(白黒), LED x 1個 (正常:緑色、異常:オレンジ色)
搭載プロトコル

NTP v3, v4 、Simple Network Time Protocol (SNTP)、Windows net time

RS-232 DATA Protocol
ネットワーク設定 IPアドレス、サブネットマスク、ゲートウェイ(手動設定)
内蔵電池

Lithium Rechargeable Battery(SEIKO LITHIUM 5.5mA )内蔵

※RTC用(約15日間日付・時刻情報維持)

入力電源   DC5Vアダプタ(付属品) 又は USBポートへの電源供給(5V)
消費電力

 約1W

動作温度

 0℃ ~ 40℃

重 量

 約150g

サイズ・寸法

 120 x 100 x 30 (mm)





RS-232通信対応

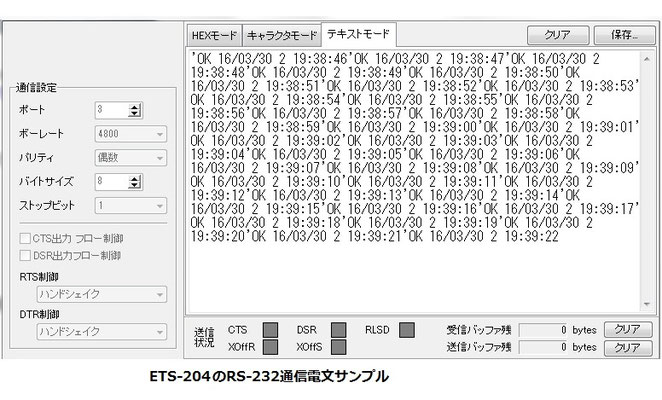

ETS-204(G3)RS-232通信電文サンプル画像
ETS-204(G3)RS-232通信電文サンプル画像

GPS NTPサーバー ETS-204(G3) 製品仕様書

ETS-204(G3) 製品仕様書
ETS-204(G3) 製品仕様書ダウンロード
ETS-204(G3)仕様書_2020319G3.pdf
PDFファイル 180.0 KB

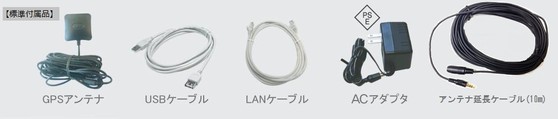

ETS-204(G3) 本体セット 標準付属品

 【 ETS-204(G3)本体セット 標準付属品 】



1)製品本体

2)GPS受信用アンテナ( 長さ5m、型番:UB1604 )x 1個

3)アンテナ延長ケーブル(長さ10m、型番:ETS-CB10 ) x 1本

4)GPSアンテナ用ブラケット x 1個

5)ACアダプタ(DC5V、GPS/GLONASS受信時の給電用) x 1個

6)LANケーブル(1m) x 1本

7)USBケーブル(GPS/GLONASS利用時のUSB給電用) x 1本

8)取扱説明書





【 別売品 】

 1)アンテナ延長ケーブル(長さ10m、最長35mまでGPSアンテナケーブル延長可能)型番:ETS-CB10

 2)GPS/GLONASS両対応受信アンテナ(型番:BTBL-3345GU8)





製品長所・評価ポイント

小型GPSネットワークNTPタイムサーバー ETS-204(G3)

Designed By Japan for Business use



安全性 (配信時刻安定化機能搭載)

24時間以上GPS・GLONASSの電波受信ができなかった場合はNTPサーバー(時刻配信)は自動停止し、GPS(GLONASS)電波再受信するとNTPサーバー(時刻配信)が自動再開します。

現場のトラブル(落雷等)によりサーバーの時刻が初期化・常識外の範囲(1900年等)となった場合にもNTPサーバーの自動停止機能が働き、誤差の大きい時刻を連動機器に発信しないような安全装置を搭載しています。



● 耐久性

全ての部品は業務用仕様に合わせて設計しておりますので、長期間・安定動作が可能です。

※ ETS-204の全ての部品は5年以上の24時間現場運用(室内)を想定して選定しています。



● 拡張性

RS-232ポートによる専用プロトコルの搭載・送信が可能(カスタマイズ必要)

※標準搭載のRS-232時刻発信情報は国内製の一部業務機器向けの時刻データ送信プロトコル仕様になっています。(通信電文サンプルご参照)



● GPSアンテナケーブルの延長(最長35m)

汎用のGPSアンテナ等は通常5m~6m程度しか延長、通信ができませんが、

ETS-204(G3)は独自の専用アンテナケーブル(3芯)を提供、GPSアンテナは最長35mまで延長が可能です。



※ GPSアンテナの屋外設置時にはプラスチックボックス等に収納してください。

  (金属製収納箱はGPSの電波が通らないため、ご利用になれません)



【 詳細機能説明 】 小型 GPSタイムサーバー ETS-204(G3)

Compact GPS NTP Time Server ETS-204(G3) Detail specification & functions.



● 接続する情報機器はネットワーク時刻同期化(NTP)に対応している必要があります。



● 連動機器等のUSBポートから電源(DC5V)給電が可能です。( ACアダプター又はUSB給電選択、DC5V)



● 1台のETS-204システムに複数の情報機器を接続し、時刻補正が可能

但し、1台当たりの応答時間は約150m秒(0.15秒)で、同時に複数台の機器への時刻配信はできません。

複数台の端末(NTPクライアント)接続の際には各機器の時刻同期タイミングをずらすかNTP応答待機時間をできるだけ長く、リトライ回数を複数回に設定する等の方法をお勧めします。



● アンテナマークの表示について(本体LCD画面の左上)

GPS/GLONASS電波受信が完了すると液晶画面左上にアンテナマークが表示され、LEDランプが緑色になります。その後、GPS/GLONASS電波受信が一定時間以上(数十秒~2分)できないとアンテナマークが消えます。



● 状態LEDから正常動作の確認が可能 (正常=緑色、異常=オレンジ色)

 :オレンジ色LED = 1時間以上GPS/GLONASSの電波受信ができなかった場合点灯(再受信すると緑色に変わります。)



● GPSアンテナの延長

室内等のGPS信号受信ができない場所では最大35m(メートル)までGPSアンテナの延長が出来ます。

1)標準付属品で15mまで延長が可能(アンテナ5m + 延長ケーブル(付属品)10m 1本)

2)延長ケーブル(10m)を2本追加することで、最長35mまでの延長が可能です。

その他、本体は汎用LANケーブルやHUB(ハブ)等を利用し100m以上の延長が可能



● PoE給電

 本製品はPoE給電には対応しておりません。



● GPS/GLONASSアンテナの設置

窓際又は屋外



● 24時間以上GPS・GLONASSからの時刻受信ができなかった場合、NTPサーバー機能は自動停止し、GPS/GLONASSの受信が再開するとサーバー機能は自動開始されます。



● 内部時刻は常時周期・更新を行い、常に正確な時刻の維持が可能



【参考情報】 ETS-204(G3)のGPS・GLONASS周期ロールオバー情報



【1】標準付属品(GPS専用)アンテナ接続の場合

    → GPS周期ロールオバー予定 : 2030年5月

 ※2030年以降のご利用については、GPSアンテナの交換が必要です。



【2】GPS・GLONASS兼用アンテナ(オプション品)接続の場合

    → GLONASS周期ロールオバー予定:(理論上)2119年予定



※ GPSアンテナの耐久年数は設置環境により通常5~8年程度ですので、設置後5~8年以内のアンテナ交換をお勧めします。
