HD-SDI+アナログハイブリッド DVR
HD-SDI+アナログ兼用 DVR

AHD TVI EX-SDI CVBS 電源重畳 防犯カメラ用 サージプロテクター ・ サージ保護機 C-SPD-01P

アナログHD EX-SDI 電源重畳・VP 防犯カメラ 対応 サージ保護装置

<製品概要>



当製品はアナログHD(AHD/TVI/CVI/CVBS)及びEX-SDI防犯カメラ用のサージ保護装置です。

電源重畳・VP・UTC・カメラコントロールユニット等に対応しています。

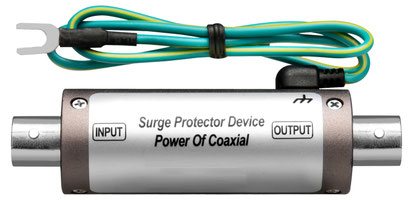

AHD・TVI・EX-SDI・CVBS・電源重畳 ・VP対応 防犯カメラ用 サージ保護装置 サージプロテクター 本体写真01
マルチフォーマット(AHD/TVI/CVI/EX-SDI/CVBS)対応 防犯カメラ サージ保護プロテクター 本体写真

● 雷、漏電、過電圧等の影響を受けやすい同軸ケーブル配線現場(映像機器設置現場)にお勧めの製品です。



梅雨期の落雷や古い建物の漏電、流入経路追跡困難の過電圧等の影響を受けやすい同軸ケーブル・防犯カメラ現場用のサージプロテクター(SPD・サージ保護機)です。



製品特長

● 多様な映像方式に対応
  CVBS(アナログ)AHDHD-TVICVI ・EX-SDI Ver1.0/2.0 対応



● IPカメラの同軸伝送機器対応



● 電源重畳・VP・ワンケーブルカメラ・PoC/EoC 対応



● UTC/COC 対応



● カテゴリC2基準性能= 20kA  8/20μsインパルス10回)



● カテゴリD2基準性能 = 5kA 10/350μsインパルス2回)



● 片方設置・非接地(アース非接続)設置にも対応

※ 両端設置がお勧めですが、現場の状況に応じて片方のみ設置でも該当区間(片方)の保護はできます。

アース非接続時はサージ保護性能が約半分以下に低減します。
  (非接地時のメーカー保証性能=カテゴリC2基準 5kA



多様な映像方式に対応

  • CVBS(アナログ)AHD 4M(メガ)まで・HD-TVI 5Mまで・CVI 4Mまで対応
  • EX-SDI Ver1.0/2.0 対応(※ HD-SDIには非対応)
  • IPカメラの同軸伝送PoCEoC、同軸LANモデム)対応



電源重畳・VP・ワンケーブルカメラ・PoC/EoC 対応

  • 電源重畳・VP・ワンケーブルカメラの同軸回線にご利用可能(VP/PoC/EoC 等)
  • DC60V / 36W 以下

高性能

  • カテゴリC2基準性能= 20kA  8/20μsインパルス10回)
  • カテゴリD2試験性能 = 5kA 10/350μsインパルス2回)

便利

UTC/COC(同軸ケーブル経由のカメラ制御)対応

  • アナログHD(AHD/TVI/CVI)同軸ケーブル経由カメラコントロール(設定)機能に対応
  • UTC対応のサージ保護装置

非接地設置可能

  •  非接地(アース非接続)設置にも対応

   ※ 但し、アース非接続設置はアース接続に比べサージ保護性能が低減します。

   ● 非接地時の保護性能=カテゴリC2基準 5kA 以上(一部他社製品のアース接地時保護性能と同等性能)



片方(1台)設置対応

  • カメラ側またはレコーダー側の片方のみ設置可能(片側のみサージによる故障が頻発する現場等)

   ※ 片方(1台)設置の際には両端(2台)設置に比べ保護区間は少なく(短く)なります。

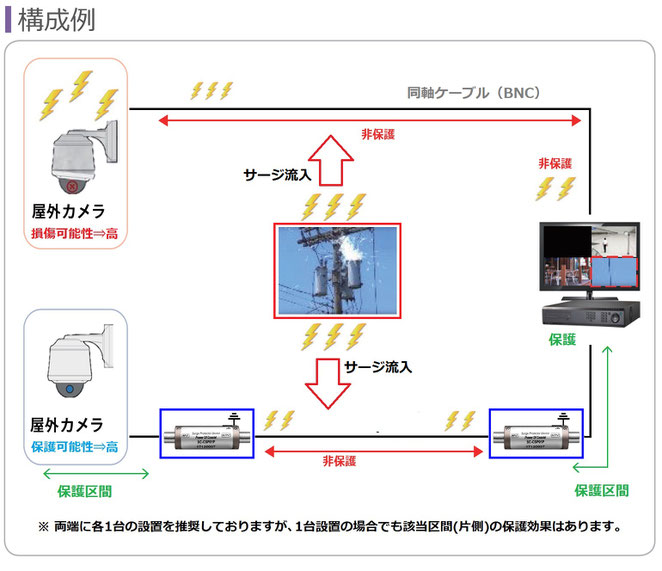

アナログHD(AHD/TVI/CVI/CVBS) 防犯カメラ用 サージ保護器・サージプロテクター設置説明図

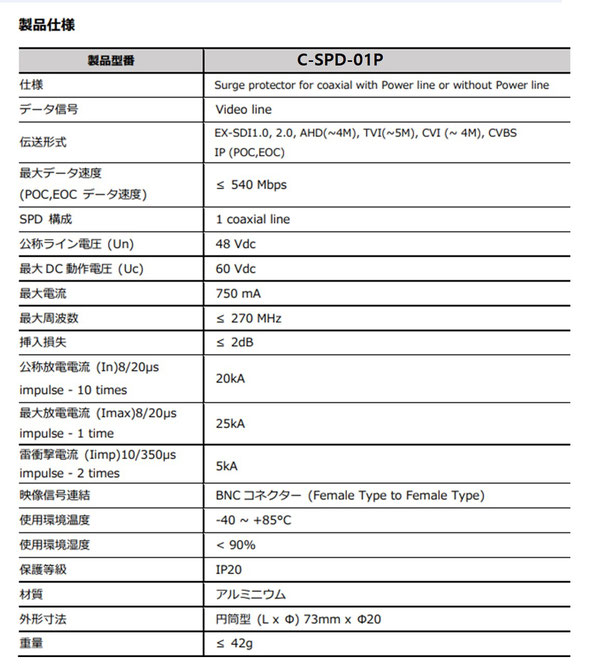

アナログHD AHD TVI CVI CVBS用 サージプロテクター・保護機 SPD01S 仕様書 画像
AHD TVI EX-SDI CVBS用 サージ保護装置 SPD01S 仕様書

注意事項

  • 耐電能力以上のサージが流入されると本体が故障し、映像伝送ができなくなります。
  • 耐電能力を大幅に超える強いサージが流入された場合には接続機器等に損傷が発生する場合があります。(全てのサージに対して100%の保護効果があるわけではありません)





参考事例



● 参考導入事例(2012~2016年頃・韓国)

当機器製造元の現場調査事例によると、比較的海抜が低い(浸水の多い)等の影響により毎年落雷による機器故障が続いていた特定現場(カメラ設置台数=約200台)では、当製品の設置により翌年から合計の故障件数が約9割程減少していたとの事例があります。



Amazon Business

  • 当製品は Amazon Business(法人向け)出品中の製品です。



【 単発・少量 ご購入先 】



 Amazon Japan



〇 AHD TVI EX-SDI CVBS サージプロテクター ・ サージ保護装置Amazon Japan 販売サイト



※ Amazon Business(法人専用サービス)サイトでは法人価格(業者価格)でご購入が可能です。
