HD-SDI+アナログハイブリッド DVR
HD-SDI+アナログ兼用 DVR

HF-406 (4CH HD-SDIレコーダー)

4CH HD-SDI ハイビジョンデジタルレコーダー

HD-SDIデジタルレコーダー 4CH
  • 4チャンネルHD-SDI stand-aloneDVR(H.264とJPEGのデュアルコーデック対応)
  • SMPTE 292M規格に基づくHD-SDI 映像入力に対応(1080p/720pマルチ入力可能)
  • 最大解像度1080P/60fps録画、または720P/120fps録画可能
  • チャネル別の解像度(1080p、720p)及び録画コマ数設定可能
  • 最大4本のS-ATA HDD内蔵可能
  • リアルタイムの多チャンネル再生が可能
  • 最大64TBの外部ストレージに対応、又はeSATA方式で16TBまで拡張可能
  • マルチストリーミング録画とネットワーク対応、モバイルビューアサポート
  • リモート監視用のソフトウェアサポート(1,000カ所の登録管理、E-map、ビューセット&スケジュールバックアップ)
  • 使いやすいグラフィックインターフェースとマウスでの操作(全面パネルやリモコンでの操作も可能)
  • 4チャネルの音声入力・録音、1チャンネルの出力、双方向音声通信対応
  • HDMI及びVGA映像出力で1080Pをサポート
  • マルチプレクサ機能内蔵で4チャンネルのリアルタイム監視と再生画面を出力(1 /4 mode)
  • バックアップ用DVDドライブ、USB、eSATAポートを搭載
  • RS485のPTZコントロール対応(preset機能を含む)
  • 動的IP/固定IPのネットワークをサポート(DDNS)
  • リモコン及びRS485/232 PTZ制御用キーボード・ジョイスティックに対応
  • Webブラウザによる監視、再生、バックアップ機能
  • NTP(Network Time Protocol)対応により自動時刻補正が可能
  • 日付/時刻、ログ、Text、スマート検索等は中央管理ソフトウェアからも検索が可能
  • IPFR(Intelligent power failure recovery)ファイルシステムのサポート
  • モバイル ウェブサイトに対応(i Phone、Black Berry、Android platform)
HD-SDI DVR専用 高容量ストレージ
専用ストレージ









HD-SDI デジタルレコーダー専用

 大容量ストレージにより、最大64TBまで録画容量を拡張





HF- Series専用 NAS(Network attached storage

※本体にはHDDを内蔵せず、NASのみでの運用も可能です。

製品の仕様

          HF406      HF812      HF1612

 ビデオ入力

HD-SDI CH

 4CH HD-SDI

 BNCコネクタ入力

 8CH HD-SDI

 BNCコネクタ入力

 16CH HD-SDI

 BNCコネクタ入力

 SMPTE 292M方式

 ビデオ出力

モニター 1HDMI / 1VGA
 表示 コマ数  120fps  240fps     480fps
解像度  1080p、720p
分割画面  1 / 4 画面  1 / 4 / 9 画面  1 / 4 / 9 / 16 画面
   記録 コマ数

 最大60fps@1080p

 最大 120fps@720p

 最大120fps@1080p/最大240fps@720p
解像度  1080p、720p

センサー入力/

リレー出力

 4入力/4出力  8入力/4出力  16入力/4出力
システム制御  NO/NC設定可能
PTZコントロール  RS-485
オーディオ  4CH入力(RCA端子)/1CH出力(RCA端子)
カメラタイトル  22文字(各チャンネル)
記録方式  マニュアル / イベント / スケジュール&イベント / 常時&イベント
記録品質  5段階の画質設定
プリ/ポスト記録  5秒 / 60秒設定可能
モーション探知  22 × 15 グリッド
検索モード イベント、サムネイル、日付/時刻、ログ、テキスト、Smart検索 (中央管理ソフトウェアからも検索可能)
再生モード  再生、逆再生、一時停止、1/2×~64倍速
マルチタスク  同時録画 / 再生 / バックアップ・遠隔監視 / 遠隔再生
アラーム通知  自動電子メール、内部ブザー、リレー出力(アラーム出力)、ポップアップ画面、ネットワークイベント、ftp送信
ファイルシステム  自動復元・回復システム搭載
ウォーターマーク  あり
パスワード保護  11レベル (1admin / 10user)
パックアップ  DVDライター (DVD-R 4.7GB)、eSATA、USB、ネットワーク
インタフェース  1×RS-232C、 2×RS-485
ストレージ  4つの内部SATA HDD、1×eSATAポート、ギガビットイーサネット(NAS対応)
ネットワーク  TCP/IP、ARP、ICMP、DHCP、PPPoE、UDP、SMTP、SNMP、FTP、SNTP、HTTP、TLS
ネットワーク              CMS  中央・集中監視ソフトウェア機能:1000台登録E-マップ、ビューアセットとスケジュールバックアップに対応

Web

 Webブラウザの監視、再生、バックアップのため内蔵Webサーバ
Mobil  モバイルWebページサポート (iPhone、ブラックベリー、アンドロイドに対応)
オペレーティングシステム  Embedded Linux
温度範囲  動作温度  +5 ~ +45℃ (+41F ~ +113F)
保管温度  -25 ~ +70℃ (-13F ~ +158F)
相対湿度  動作温度  RH 85% 未満
保管温度  RH 95% 未満
寸法(mm)  445(W) × 442(D) × 88(H)
重量(HDDなし)  約 9.5Kg
消費電力  AC 100~240V、50/60Hz、Max. 75W、Typical 50W (TBD)
遠隔監視 &  API  コントロールセンター、SDK

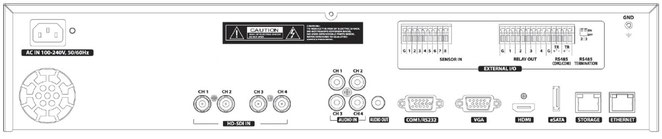

HD-SDI DVR HF-406 背面図

HD-SDI デジタルレコーダー 背面図
HD-SDI DVR HF-406 背面図

HD-SDI DVR HF-406 背面図

HD-SDI4チャンネルDVR図面
HD-SDI4チャンネルDVR図面

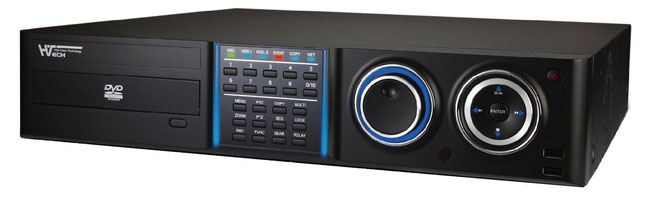

HD-SDI デジタルレコーダー HF-406 写真
HD-SDI DVR HF-406写真
