HD-SDI+アナログハイブリッド DVR
HD-SDI+アナログ兼用 DVR

ETS-204(V2)



【 販売終了予定製品 】



ETS-204(V2)は販売終了を予定しております。

販売終了時期は各販売代理店により異なります。





【 新製品発売予定 】

後継製品のETS-204(V3)は2019.11月末(~12月上旬)頃発売を予定しております。





※ 発売前の検証・安定性確認作業(通常約6ヶ月~最長約1年半)等のため、日程が遅れる場合がございますので、何卒ご了承ください。







【 免責事項 】

弊社では業界最高レベルの品質を目指し、製品の耐久性と安定性向上に最善を尽くしておりますが、当製品のご利用・再販等により生じた(製品本体以外の)損害については一切責任を負いません。

当製品の 故障・ 不具合等により人命・財産・営業的被害が生じる恐れのあるところには当製品の販売・設置は行わないようにお願い申し上げます。

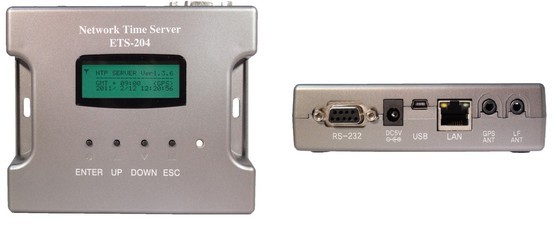

電波時計・GPS方式兼用 小型ネットワークNTPサーバー ETS-204(V2)

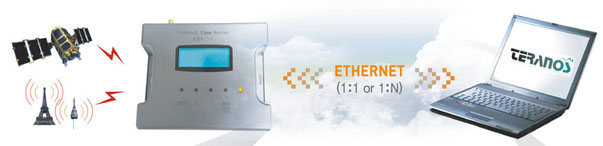

ETS-204(V2)カタログ写真

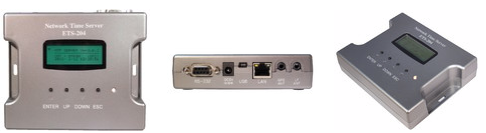

GPSネットワークタイムサーバー前面、側面写真

ETS-204(V2) 製品の特長

Compact GPS NTP Time Server ETS-204 SPEC & Merit



こんなネットワークNTPタイムサーバーをお探しではありませんか?



● 小型・軽量

 世界最小レベルのコンパクトサイズのタイムサーバー(NTPサーバー)

   A4紙4分の1のコンパクトサイズ! (サイズ:12cm x 10cm , 約300g)



● PC要らず、本体簡単設定

 本体LCD画面だけで簡単設定。 面倒なPC接続設定は必要ありません。



● GPS・電波時計方式兼用

 業界最初*GPSと電波時計モジュール(40KHz/60KHz)を同時内蔵したNTPサーバー

 (*2009当社調べ)



● 停電対応

  停電・瞬停対応用の2重バックアップ・バッテリー搭載

  12時間以上GPS・電波時間受信不可の際にはサーバーの自動停止



● ノイズ対応

  ノイズ等による異常時刻の受信を徹底ガード(2重安全装置搭載)



● 長寿命・高品質

  ETS-204(V2)の過去約7年間の現場故障・修理依頼件数累計は0.3%未満、年平均0.05%未満。

 ※過去の実績であり、今後の製品故障率を保証するものではございませんので、ご注意下さい。



● GPSアンテナは35mまで延長が可能

    専用GPSアンテナ最長35m、時刻電波アンテナ最長50mまで延長可能

    もちろん、ETS-204本体からもLANケーブルで100m以上長距離延長が可能です。

  (※ GPS/電波時計用延長ケーブルはオプション品です。)

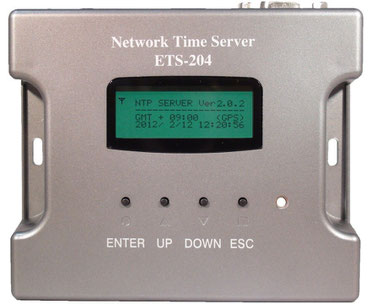

電波時計・GPS NTPサーバー ETS-204(V2)製品前面写真
電波時計・GPS NTPサーバー ETS-204(V2)

本体の液晶画面で現場の時刻受信状況(受信率)を確認しながら、

電波時計方式(60KHz/40KHz)又はGPS信号方式の選択ができます。

GPS・電波時計連動タイプ・小型・高性能 ネットワークNTPサーバー



インターネットに繋がってないローカルネットワーク上の時刻同期



[製品概要]

ATMブース、医療機器、業務用タイマー設備、防犯用レコーダー(DVR)、POSレジ等の内部時計(RTC)を常に電波時計やGPSの正確な時刻にあわせるためのネットワークNTPタイムサーバーです。



電波時計又は衛星GPS信号を用いて常に正確な時刻情報を受信し、ネットワーク(LAN又はRS-232)で同期を行うことができます。

業務用 NTP タイムサーバー ETS-204 (ATM/CD,DVR/CCTVシステム用独立形NTPサーバー)

電波時計方式NTPサーバー機能利用

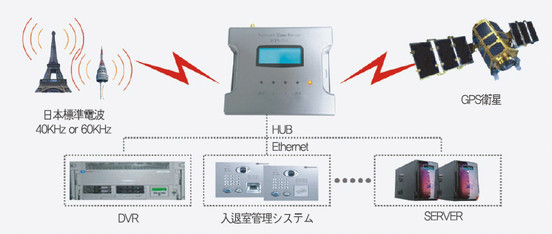

設置事例:電波時計方式NTPサーバー

GPS方式NTPサーバー 機能利用

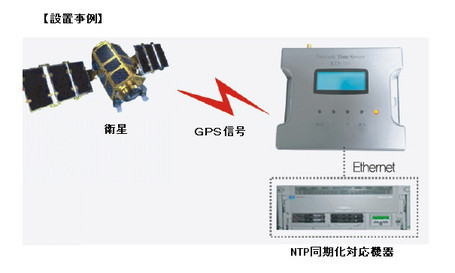

設置事例:GPS方式NTPサーバー
電波時計方式NTPサーバー
小型電波時計 / GPS NTPサーバー ETS-204 設置例

ETS-204(V2) 概要仕様・機能

Compact GPS NTP Server for ATM/CD, IP Camera, VPN Network, CCTV/DVR

   Radio Clock & GPS NTP TimeServer

        超軽量・小型の高性能の小型NTPサーバー

           縦10センチ、横12センチ、幅3センチのコンパクトサイズ



● 寸法:12cm x 10cm

● 重さ:約300g

● 対応通信ポート:LAN(RJ45)ポート及びRS-232Cポート

● 電源供給:専用ACアダプタまたはUSBポート

● 内部時刻補正方式:GPS、標準時刻電波(JJY)60Khz/40Khzから選択可能

● 停電対策:

   1) 2つのバッテリーを搭載

    Lithium Rechargeable Battery(SEIKO LITHIUM 5.5mA )

    LI-ion POLYMER (3.7V/300mAh)

   2) 停電復帰時にはGPSかJJYから正確な時刻を受信してからNTPサーバ(発信)機能を開始

●内蔵時計:SEIKO製 高精度 RTCモジュール

● 長期運用対策:

 全ての部品は業務用仕様に合わせて設計しており、長期間・安定動作が可能です。

● アンテナ延長対応:

専用ケーブルにより電波アンテナは最長50m、GPSアンテナ最長35mまで延長配線可能

● 用途:

医療機器、防犯録画装置(DVR)、ATMブース、業務用タイマー、業務用PC等とネットワークで1:1または1:複数で接続し、業務用機器の時刻を常に正確に維持できます。



業務用 GPS時刻補正タイムサーバ ETS-204 (V2)

小型NTPサーバー



業務用 時刻補正・時間補正装置 ETS-204



各種業務用機器の時刻補正用NTPサーバー



● 設置・設定にPC接続は必要ありません!!!

  :内蔵のLCDで電波やGPSの受信状況を確認しながら現場で簡単に受信方式とIP等の設定が可能



小型 GPSタイムサーバー ETS-204(V2) 詳細仕様

Compact GPS NTP Time Server ETS-204 detail specification & functions.

● 電波時計(日本標準電波)又はGPS信号を受信し正確な時刻を維持、情報機器の時刻をネットワークで補正するための装置です。*接続する情報機器はネットワーク時刻同期化(NTP)に対応する必要があります。

● 多様な業務用機器に対応

PC Type, Embedded Type情報機器の時刻補正用NTPタイムサーバー

● 多様な時刻情報受信方法

1)内部アンテナ又は外部・延長アンテナ(オプション)によるJJY時刻電波受信

2)GPSアンテナによる時刻受信

●日本国内及び世界各国でも使用可能

1)日本標準電波JJY(40KHz/60KHz)の受信地域で使用可能

2)海外等の電波受信不可地域ではGPS方式で対応 (電源はUSBの5vで供給可能)

● 連動機器等のUSBポートから電源供給が可能

● 1台のETS-204システムに複数の情報機器を接続し、時刻補正が可能 ( 最大253台 )

● 状態LEDから正常動作の確認が可能 (正常=緑色、異常=オレンジ色)

● LCD画面に現在時刻、受信電波の種類(GPS使用時はGMT)、信号受信状態、内部・外部アンテナの使用状態が表示されます。

● バックアップバッテリーを内蔵、停電時にも独立動作が可能 ( 出荷時基準 - 15分以上動作 )

● 電波受信またはGPS信号受信ができない場所では延長・外付けアンテナ-接続で対応可能 (延長・外部アンテナのケーブルの長さ = 標準10m、最大でGPSアンテナは35m、JJY外部アンテナは50mまで延長が可能)

● 電波またはGPS信号の受信不可の場合、内部時計による現在の時刻表示が可能 (電波またはGPS信号の再受信時には内部時刻を自動的に補正)

● 内部時刻は20分周期で更新を行い、常に正確な時刻の維持が可能

小型 NTPサーバー ETS-204 仕様書

Compact GPS NTP Server ETS-204 Spec Sheet

項 目 仕  様
品 名 標準時刻電波(JJY)&GPS受信方式小型NTPサーバー
型 番 ETS-204 (V2)
受信部 GPS受信部(本体内蔵)、GPSアンテナ(外付け、付属品)

40Hz/60Hz標準時刻電波受信モジュール(本体内蔵)、

外付け外部アンテナ(オプション品)

送信部 RJ-45(LAN), 9pin D-SUB(RS-232シリアル通信)
  LCD液晶(白黒), LED x 1個 (正常:緑色、異常:オレンジ色)
搭載プロトコル

NTP v3, v4  (NTP multicast)Simple Network Time Protocol (SNTP)

Windows net time NTP multicast

RS-232 DATA Protocol
ネットワーク設定 IPアドレス、サブネットマスク、ゲートウェイ(手動設定)
内蔵バッテリー

LI-ion POLYMER (3.7V/300mAh) x1

※瞬停や停電時のバックアップ用電源(約15分以上動作維持)



 Lithium Rechargeable Battery(SEIKO LITHIUM 5.5mA ) x 1

※RTC用(約15日間日付・時刻情報維持)

入力電源

 DC5V専用アダプタ(付属品) 又は USBからの電源供給(5V)

消費電力

 約1W(LCD OFF時)

動作温度

 0℃ ~ 40℃

重 量

 約300g

サイズ・寸法

  120 x 100 x 30 (mm)

製品仕様書 ダウンロード(PDF版)
ETS-204(V2)製品仕様書(PDF版)
ETS-204仕様書_2012013_I_Web.pdf
PDFファイル 162.3 KB
製品カタログ ダウンロード(PDF版)
ETS-204(V2)NL.pdf
PDFファイル 3.7 MB

ETS-204(V2) 本体セット 標準付属品

 【 ETS-204(V2)本体セット 標準付属品のご案内 】



● 専用ACアダプター (1.8m DC5V、PSE認証取得品)

● USBケーブル(電源供給専用)

● LANケーブル (1mクロスケーブル、機器との1:1接続用)

● 専用GPSアンテナ(高感度、5m)

● 専用延長ケーブル(10m)x1本



【 ETS-204(V2) オプション部材のご案内 】

● 電波受信用延長・外部アンテナ(10m) *最長50mまで延長可能

● 電波時計・GPS兼用アンテナ延長ケーブル(3芯) *最長35mまで延長可能

  (JJY時刻電波は本体にアンテナ内蔵のため、外部アンテナがなくても受信できます。)

製品長所・評価ポイント

小型 電波時計・GPS ネットワーク・タイムサーバー ETS-204

Designed By Japan for Business use



● 安全性

瞬間停電防止用のリチウムポリマーバッテリーを内蔵し、停電時にも約30分以上動作が可能です。(出荷時のバッテリーの状態を基準) 例え、電源が切れて内蔵のリチウムポリマーバッテリーの電力までなくなっても別途の充電式ボタン電池で日付・時刻情報等は約15日以上維持できます。 そして、現場のトラブル(落雷等)によりサーバーの時刻が常識外の範囲(工場初期値や1900年等)・条件となった場合にはNTPサーバーの自動停止機能が働き、間違った時刻を連動機器に発信しないような複数の安全機能を搭載しています。



● 耐久性

全ての部品は業務用仕様に合わせて設計しておりますので、長期間・安定動作が可能です。

※ ETS-204の全ての部品は5年以上の24時間現場運用(室内)を想定して選定しております。





<参考品質データ> 2018.12現在

○ 過去故障率実績

 過去8年間の累計故障件数(2010~2018年設置分の修理依頼件数累計):0.3%未満

   設置後5年以内の故障報告(修理依頼)件数: 0.15%未満

 ※過去の実績であり、今後の製品故障率を保証するものではございませんので、ご注意下さい。

○ 製品期待寿命の目安:約5年~8年

  8年以上利用の場合はGPSアンテナの交換又はGNSS方式アンテナ使用が必要です。

  実際の機器寿命は設置現場及び運用状況(温・湿度/電源供給状態等)により異なります。



● 拡張性

RS-232ポートによる専用プロトコルの搭載・送信が可能(カスタマイズ必要)

※標準搭載のRS-232時刻発信情報は国内製の一部業務機器向けの時刻データ送信プロトコルになっています。



● 専用アンテナケーブル

汎用のGPSアンテナ等は通常5m~6m程度しか延長・通信ができませんが、

ETS-204(V2)は独自の専用アンテナケーブル(3芯)を提供、時刻電波アンテナは最長50m、GPSアンテナは最長35mまで延長が可能です。

※専用GPSアンテナは屋外設置可能な防水仕様です。

*ご参考

【 内蔵バッテリーの寿命及び劣化後の動作について 】

瞬停防止及び内部時刻維持用の二つの内蔵バッテリーは運用期間中約300-500回の停電(通常は5年以上対応)まで対応できる仕様ですが、期間でなく放電回数による寿命計算なので消耗品扱いとなります。但し、USBやAC電源が供給されていれば、例えバッテリーの寿命が来ても問題なく正常動作できる仕組になっているのでご安心下さい。



● 他にも様々な面で「業務用機器」としての機能と性能を搭載しております。







【 免責事項 】

弊社では業界最高レベルの品質を目指し、製品の耐久性と安定性向上に最善を尽くしておりますが、当製品のご利用・再販等により生じた(製品本体以外の)損害については一切責任を負いません。

当製品の 故障・ 不具合等により人命・財産・営業的被害が生じる恐れのあるところには当製品の販売・設置は行わないようにお願い申し上げます。



OEM・ODM(契約代理店専用)製品



金融機関、ATMブース、医療現場、入退室機器、防犯機器(IPカメラ及びCCTVシステム)、各種タイマーとの連動・時刻補正にぜひETS-204(V2)をご検討下さい。



●OEM/ODM生産・供給可能製品です。

ー企画・営業部門:東京都千代田区所在

ー生産工場:韓国・ソウル



● 単発案件対応不可

  当製品は特約代理店販売製品のため、一般販売・新規のお見積依頼等には対応しておりません。何卒ご了承をお願い致します。



●GPS・電波時計方式NTPタイムサーバーETS-204(V2) についての

お問合せはこちらまで
