JJY GPS/GLONASS対応 NTPタイムサーバー ETS-204(V3)

小型NTPタイムサーバー ETS-204(V3)

GPS・JJY Network TimeServer(GPS NTP Server)

GPS(GLONASS)/電波時計受信対応 NTPサーバー ETS-204(V3)
GPS(GLONASS)/JJY受信対応 NTPサーバー ETS-204(V3)







● 製品名:GPS/GLONASS/JJY受信型NTPタイムサーバー(略称: 小型NTPサーバー)



● 型番:ETS-204(V3)



● 従来品(ETS-204(V2))との相違点

1. 受信方式拡大: GLONASS人工衛星の受信機能が追加されました。

2. 緊急駆動用内蔵リチウムバッテリーは非搭載となりました。(航空便輸送時の効率向上のため)

3. 内蔵電波時計アンテナがなくなりました。

4. 液晶画面のサイズが数ミリ変わりました。

5. 付属品のアダプターがGPS/JJY兼用からGPS(&GLONASS)専用となりました。

 ※ JJY(電波時計)受信方式利用時には別売の外部アンテナと低ノイズアダプターが必要です。





GPS(GLONASS)・電波時計方式兼用 小型ネットワークNTPサーバー ETS-204(V3)

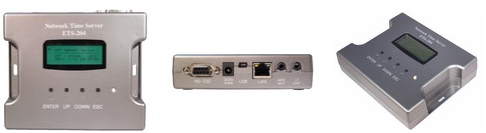

GPSネットワークタイムサーバー前面、側面写真

ETS-204(V3) 製品の特長

Compact GPS NTP Time Server ETS-204 SPEC & Merit



こんな小型NTPサーバーをお探しではありませんか?



● 小型・軽量

 世界最小レベルのコンパクトサイズのタイムサーバー(NTPサーバー)

   A4紙4分の1のコンパクトサイズ! (サイズ:12cm x 10cmx3cm, 約300g)



● PC接続不要、本体簡単設定

 本体LCD画面だけで簡単設定。 面倒なPC接続設定は必要ありません。



● GPS(GLONASS) or JJY標準時刻電波(電波時計)選択受信

 ※  電波時計方式(JJY)ご利用の際には別売の外部アンテナと低ノイズACアダプタが必要です。



● 配信時刻安定化機能

 24時間以上GPS・時刻電波受信ができなかった場合はNTPサーバー(時刻配信)は自動停止し、GPS(GLONASS)/JJY電波を再受信するとNTPサーバー(時刻配信)が自動再開します。



● ノイズ対応

  ノイズ等による異常時刻の受信を徹底ガード(2重安全装置搭載)



● 長寿命・高品質

  製品期待寿命の目安:約5年~10年

  ※設計時の目標値(10年以上の耐久性)であり、実際の現場での製品寿命を保証するものではございませんので、ご注意下さい。



● GPSアンテナは35mまで延長が可能

    専用GPSアンテナ最長35m、時刻電波アンテナ最長50mまで延長可能

    もちろん、ETS-204本体からもLANケーブルで100m以上長距離延長が可能です。

  (※ GPS/電波時計用延長ケーブルはオプション品です。)



● 国内納入実績2,000ヵ所以上

   ETS-204シリーズの国内納入累計実績

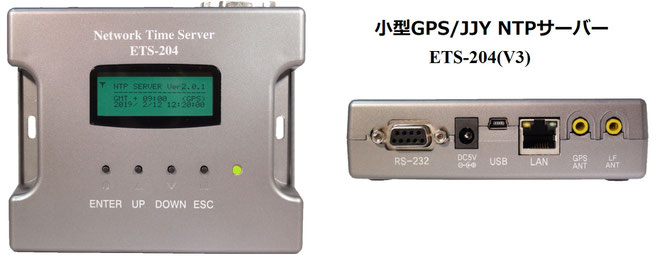

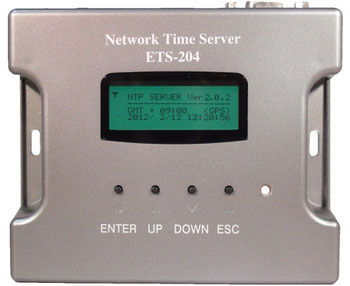

電波時計・GPS NTPサーバー ETS-204(V3)製品前面写真
電波時計・GPS NTPサーバー ETS-204(V3)

本体の液晶画面で現場の時刻受信状況(アンテナマーク)を確認しながら、

電波時計方式(60KHz/40KHz)又はGPS信号方式の選択が出来ます。

GPS・電波時計連動タイプ・小型・高性能 ネットワークNTPサーバー



インターネットに繋がっていないローカルネットワーク上の時刻同期



[製品概要]



金融機関、医療情報保存機器、業務用タイマー設備、防犯用レコーダー(DVR)、POSレジ等の内部時計(RTC)を常に電波時計やGPSの正確な時刻に合わせるためのネットワークNTPタイムサーバーです。



電波時計又は衛星GPS信号を用いて常に正確な時刻情報を受信し、ネットワーク(LAN又はRS-232)で同期を行うことが出来ます。



業務用 NTP タイムサーバー ETS-204 (ATM/CD,DVR/CCTVシステム用独立形NTPサーバー)

GPS(GLONASS)、JJY(60kHz又は40kHz選択)受信対応

GPS/GLONASS/電波時計JJY方式NTPサーバー

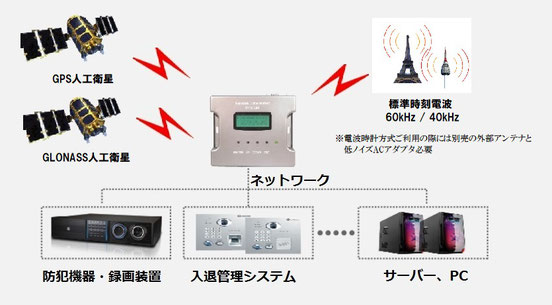

小型GPS(GLONASS)・電波時計受信方式ネットワーク NTPタイムサーバー ETS-204 設置例

GPS(&GLONASS)方式利用の場合

設置事例:GPS方式NTPサーバー
GPS/GLONASS対応、小型ネットワークNTPサーバー ETS-204(V3)

ETS-204(V3) 概要仕様・機能

Compact GPS NTP Server for ATM/CD, IP Camera, VPN Network, CCTV/DVR

   Radio Clock & GPS NTP TimeServer



        超軽量・小型の高性能の小型NTPサーバー



           縦10センチ、横12センチ、幅3センチのコンパクトサイズ

● 寸法:12cm x 10cm x 3cm ● 重さ:約150g



● 対応通信ポート:LAN(RJ45)ポート及びRS-232Cポート



● 電源供給:付属ACアダプタまたはUSBポート給電



● 内部時刻補正方式:GPS(&GLONASS)、標準時刻電波(JJY) 60Khz/40Khzから選択可能



● 配信時刻安定化機能:24時間以上GPS・電波時間受信不可の場合NTPサーバー(時刻配信)は自動停止し、GPS(GLONASS)/JJY電波再受信するとNTPサーバー(時刻配信)が自動再開します。



●内蔵時計:CASIO製 高精度 RTCモジュール



● 長期運用対策:

 全ての部品は業務用仕様に合わせて設計しており、長期間・安定動作が可能です。



● アンテナ延長対応:

専用ケーブルによりJJY(電波時計)用外部アンテナは最長50m、GPSアンテナ最長35mまで延長配線可能



● 用途:

医療情報保存機器、防犯録画装置(DVR)、金融情報保存機器、業務用タイマー、業務用PC等とネットワークで1:1または1:複数で接続し、業務用機器の時刻を常に正確に維持出来ます。



業務用 GPS(&GLONASS)時刻補正タイムサーバ ETS-204 (V3)

小型NTPサーバー



業務用 時刻補正・時間補正装置 ETS-204



各種業務用機器の時刻補正用NTPサーバー



● 設置・設定にPC接続は必要ありません!!!

  :内蔵のLCDで電波やGPSの受信状況を確認しながら現場で簡単に受信方式とIP等の設定が可能



RS-232通信対応

ETS-204(V3) RS-232通信電文 サンプル画像
ETS-204(V3)RS-232通信電文サンプル画像

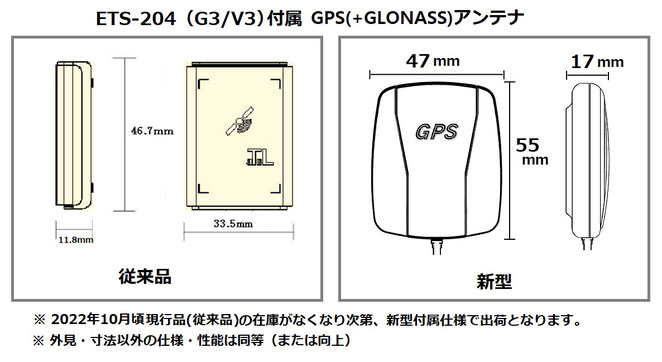

付属品仕様変更のご案内 (GPS・GLONASS受信アンテナ)   《2022年9月》

《 ご案内 》

  ETS-204(V3/G3)の付属GPS(+GLONASS)アンテナの仕様が変わります。



小型GPSタイムサーバー ETS-204(V3)付属GPSアンテナ仕様変更案内画像

小型 GPSタイムサーバー ETS-204(V3) 詳細仕様

Compact GPS(GLONASS) NTP Time Server ETS-204 detail specification & functions.

● GPS(&GLONASS)人工衛星又は電波時計用(JJY標準時刻)電波を受信し正確な時刻を維持、情報機器の時刻をネットワークで補正するための装置です。

*接続する情報機器はネットワーク時刻同期化(NTP)に対応する必要があります。



● 多様な業務用機器に対応

PC Type, Embedded Type情報機器の時刻補正用NTPタイムサーバー



● 多様な時刻情報受信方法

1)GPS(&GLONASS)受信アンテナによる時刻情報受信

2)JJY(時刻電波)受信用外部アンテナ(オプション)による時刻電波受信(電波時計方式)



● 日本国内及び世界各国でも使用可能

 GPS(&GLONASS)方式は海外でもご利用頂けます。 (電源はUSBの5v給電も可能)

 ※ 弊社からの非該当証明の発行は行っておりませんので、何卒ご了承ください。



● 連動機器等のUSBポートから電源供給が可能(JJY電波時計方式ご利用の場合にはUSB給電不可)



●1台のETS-204システムに複数の情報機器を接続し、時刻補正が可能



● 状態LEDから正常動作の確認が可能 (正常=緑色、異常=オレンジ色)



● LCD画面に現在時刻、受信電波の種類(GPS使用時はGMT等)、信号受信状態が表示されます。



● JJY電波受信またはGPS(GLONASS)信号受信ができない場所では延長・外付けアンテナ-接続で対応可能

(延長・外部アンテナのケーブルの長さ = 標準10m、最大でGPSアンテナは35m、JJY外部アンテナは50mまで延長が可能)





製品仕様書(PDF)

小型 NTPサーバー ETS-204 仕様書

Compact GPS(GLONASS) NTP Server ETS-204 Spec Sheet (Japanese Only)

製品仕様書(PDF版)
2020~2022年10月出荷分
ETS-204(V3)仕様書_J0319.pdf
PDFファイル 164.5 KB
製品仕様書 (PDF版)
2022年10月以降出荷分 (※ GPSアンテナ寸法変更適用)
ETS-204(V3)仕様書_L0927.pdf
PDFファイル 191.4 KB

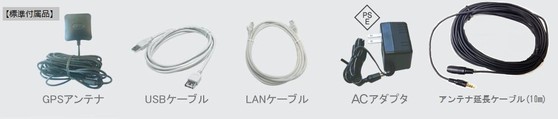

ETS-204(V3) 本体セット 標準付属品

 【 ETS-204(V3)本体セット 標準付属品のご案内 】



● ACアダプタ (約1.5m、DC5V、PSE認証品) x1個

● USBケーブル(電源供給専用)x 1本

● LANケーブル (1m) x 1本

● 専用GPS(&GLONASS)受信アンテナ (ケーブル長さ:約5m)x1個

● 専用延長ケーブル(10m)x1本



【 ETS-204(V3) オプション部材のご案内 】

● 時刻電波(JJY)受信用外部アンテナ(10m) *最長50mまで延長可能 (型番:ETS-LF-ANT)

● 時刻電波(JJY)受信用低ノイズACアダプタ(JJY時刻電波は電源ノイズに非常に弱いため、こちらの低ノイズアダプタをご利用ください。※ JJYご利用の際にはUSBからの給電は不可)(型番:AD-C105)

● 電波時計・GPS(GLONASS)兼用アンテナ延長ケーブル(3芯) *最長35mまで延長可能 (型番:ETS-CB10)



製品長所・評価ポイント

小型 電波時計・GPS ネットワーク・タイムサーバー ETS-204

Designed By Japan for Business use



● 安全性 (配信時刻安定化機能搭載)

 24時間以上GPS・時刻電波受信ができなかった場合はNTPサーバー(時刻配信)は自動停止し、GPS(GLONASS)/JJY電波再受信するとNTPサーバー(時刻配信)が自動再開します。

その他、現場のトラブル(落雷等)によりサーバーの時刻が常識外の範囲(工場初期値等)になった場合にもNTPサーバーの自動停止機能が働き、正常なGPS(GLONASS)/JJY時刻電波を再受信してからサーバー機能が再開されます。



● 耐久性

 全ての部品は業務用仕様に合わせて設計しておりますので、長期間・安定動作が可能です。

※ ETS-204の全ての部品は5年以上の24時間現場運用(室内)を想定して選定しています。



<参考品質データ> 2022年現在



○ 過去故障率実績 (ETS-204 V2、V3、G3基準)

  過去10年間の累計故障件数:0.5%未満

   ※ 2010~2020年設置分の製品本体、出荷台数対比修理依頼件数を基準

   ※ 過去の実績であり、今後の製品故障率を保証するものではございませんので、ご注意下さい。



○ 製品期待寿命の目安:約5年~10年 ( 製品使用期限:10年以内)



【ご注意】10年以上ご利用になると部品の劣化等により、発煙・火災などの可能性があります。設置後10年以内には新しい製品に交換を行ってください。



 ※  実際の機器寿命は設置現場及び運用状況(温・湿度/電源供給状態等)により異なります。



● 拡張性

RS-232ポートによる専用プロトコルの搭載・送信が可能(カスタマイズ必要)

※標準搭載のRS-232時刻発信情報は国内製の一部業務機器向けの時刻データ送信プロトコルになっています。



● 専用アンテナケーブル

汎用のGPSアンテナ等は通常5m~6m程度しか延長・通信ができませんが、

ETS-204(V3)は独自の専用アンテナケーブル(3芯)を提供、時刻電波アンテナは最長50m、GPSアンテナは最長35mまで延長が可能です。

※ GPSアンテナの屋外設置時にはプラスチックボックス等に収納してください。

 (金属製収納箱はGPS電波が通らないため、ご利用になれません)



● 他にも様々な面で「業務用機器」としての安定性と耐久性を考慮し生産しています。





【参考情報】 GPS電波受信率向上について

GPS/GLONASS電波受信特性(直進性)  説明図
GPS/GLONASS電波受信特性 (直進性)

【参考情報】 GPS・GLONASS周期ロールオバー対応

 ・当製品はGLONASSとGPS併用方式のため、(理論上の)周期ロールオーバー予定は2119年となっています。



【 免責事項 】

 弊社では製品の耐久性と安定性向上に最善を尽くしておりますが、当製品のご利用・再販等により生じた(製品本体以外の)損害については一切責任を負いません。当製品の故障・不具合等により人命・財産・営業的被害が生じる恐れのあるところでは同期装置のプログラム等の面でも十分な安全対策をご用意の上、ご利用をお願い申し上げます。



年間契約代理店専用製品



● 単発案件対応不可

  当製品は特約代理店販売製品のため、一般販売・新規のお見積依頼等には対応しておりません。何卒ご了承をお願い致します。



 ※ 単発案件の場合は普及版のGPS専用NTPサーバー「ETS-204(G3)」をAmazon Business(法人専用)等からご購入ください。
