取扱終了製品 ＜2017.04＞
SC-AHC01S （AHD to HD-SDI変換コンバーター）
- AHDをHD-SDI信号に変換し出力できるコンバーター
- AHD2.0入出力対応
- AHD機器をHD-SDI製品(DVR、マットリックス、モニター）に接続可能
- 専用設計により、SC-LFC07HDのHD-SDI入力ポートに直接装着してAHD信号確認
- 出力信号を点検
- AHD入力LED搭載
- 小型軽量ケースを適用
製品仕様
| SC-AHC01Ｓ | |||||
|---|---|---|---|---|---|
| 入出力信号 |
AHD IN , HD-SDI(1.5G) OUT |
||||
| 本体消費電力 | DC 12V/300mA | ||||
| 入力電源 |
DC12V/0.5A |
||||
|
接続 ポート |
AHD入出力 |
BNC-F_75Ω |
|||
| HD-SDI入出力 |
BNC-M_75Ω |
||||
| 電源入力 |
DC12V/DCJack |
||||
| LED | 赤色 |
ON：AHD Signal Input Detect |
|||
| 緑色 | ON：AHD Signal Output Detect | ||||
| 入力電源 | DC 12V/500mA | ||||
| 動作温度・湿度 | 0℃～+50℃⁄０～80％ | ||||
| 材質・重量 | アルミニウム/70g | ||||
| 外形寸法(mm) | 72.5（W）×59（H）×25（D） | ||||

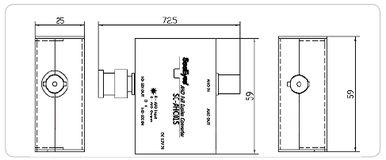

図面
接続例
後継製品情報

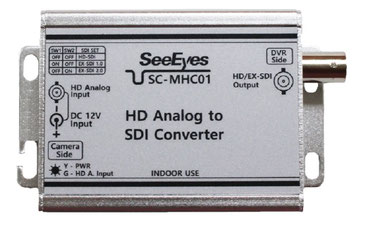

SC-AHC01Sの後継製品： SC-MHC01 (AHD/TVI/CVI to HD-SDI変換コンバーター)
AHD/TVI/CVI to HD-SDI変換コンバーターSC-MHC01製品ページはこちらへ
取扱終了製品のページです。
