SC-LFC56LC 高解像度携帯型液晶モニター
- LEDバックライト採用
- カメラ工事や施設工事のコスト節減
- 画面を見ながら容易な画角調整可能
- 5.6インチ大画面
- 明るい場所でも使える高輝度デジタルパネル採用
- 様々な入力支援：CVBS、XVGA（640×480, 1024×768/60Hz）
- カメラ画角設定用のガイドライン表示機能
- PTZ 制御ができる（RS-485）ためコントローラー無しで動作テスト可能
- 入力映像信号のビデオレベル表示、メーター出力機能搭載
- 最大8時間使える大容量リチウムポリマーバッテリー
- 作業性、安定性を高める専用ケース付属
- DC12V電源アダプター付属
- DC12V出力専用ケーブル付属
※別売り、追加バッテリーもございます。
製品仕様
| SC-LFC56LC 高解像度携帯型液晶モニター仕様書 | ||
|---|---|---|
| LCD | 表示解像度 | W640×H480 |
| サイズ | 5.6インチ | |
| 画素ピッチ | 0.0588（W） H0.1764（H） | |
| 輝度 | 標準：350cd 最低：300cd | |
| 視野角 | 上：50° 下：70° 左：70° 右：70° | |
| 応答速度 | 15ms | |
| 入力 | CVBS | NTSC⁄PAL 1.0Vp_p , COAX通信支援 |
| XVGA | 1024×768、60Hz | |
| 出力 | CVBS | パターン出力時：フルカラーバー |
| ビデオ出力 | NTSC/PAL 1.0Vp_p(75Ω Term.) | |
| ビデオレベルレンジ | A Level | 10～118％ |
| F Level | 20～120％ | |
| エラーレート | ±2% | |
| 接続端子 | 入力 | BNC-F |
| 出力 | BNC-F | |
| RS-485（2線） | パン⁄チルト⁄ズーム⁄焦点コントロール,⁄OSDコントロール | |
| 電源 | 入力 | DC 12.6V |
| 出力 | DC 12V | |
| 本体色 | グレー | |
| 内蔵バッテリー | リチウムポリマー:11.1V、2200mA（保護回路内蔵） | |
| 消費電力 | 4.5W（CVBS入力） | |
| 5W（CVBS入力 + With Level Meter ON） | ||
| 動作温度 | 0℃～50℃ | |
| 動作湿度 | 0%～80% | |
| 質量 | 約1kg | |
| 外形寸法 | 192（幅）×131.25（高さ）×50（奥行き）mm | |

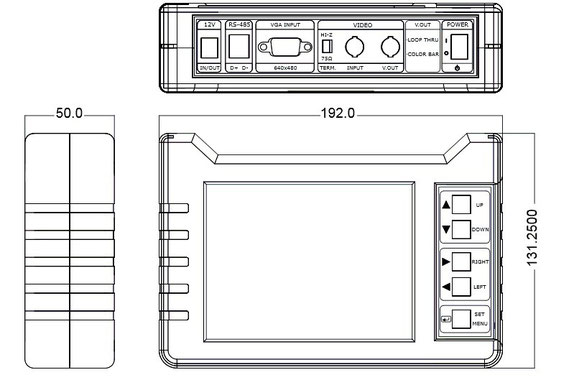

図面

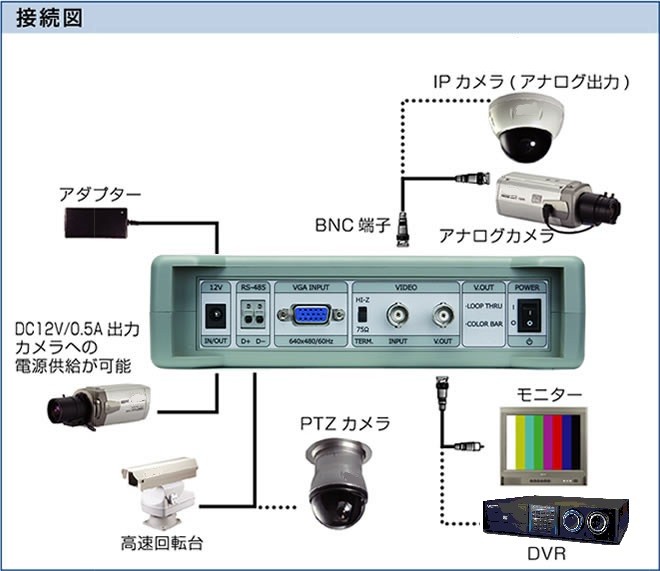

接続例

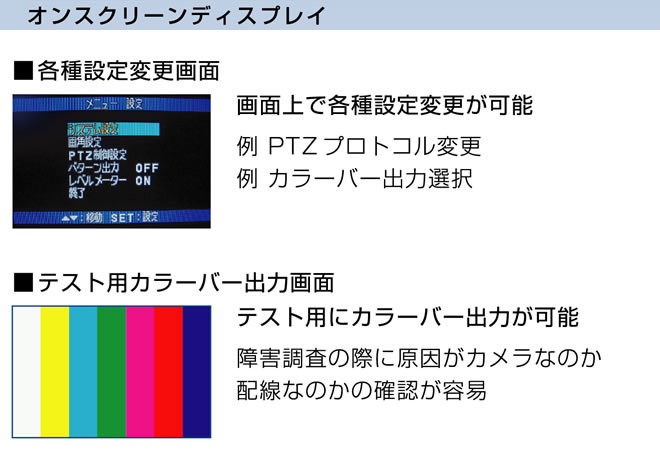

詳細
※ 本製品の弊社取り扱いは終了しております。
