HD-SDI+アナログハイブリッド DVR
HD-SDI+アナログ兼用 DVR

取扱終了製品周辺機器 > SC-HLR02 HD-SDIリピーター



 HD-SDIリピーター(120m)
SC-HLR02
  • HD-SDI映像信号の同軸ケーブルでの伝送距離を延長
  • 伝送距離120m(Full HD)5C-FB相当



製品仕様

                           SC-HLR02 HD-SDIリピーター
ビデオ入力/出力 HD-SDI
HD-SDI出力 余備出力(SL-HLR02:1入力2出力)
電源入力 12V/500mAまたは同軸ケーブルからの電源(DC48V 1.04A)
最大距離 120m(Full HD)/5C-FB相当
接続ポート SDI入力:BNC
SDI出力:BNC またはBNC×2
DIP SW
1 2 48V Out
OFF - OFF
ON - ループスルー
電源入力:3ピン ターミナルブロック
LED SDI 緑色点滅:正常
パワー 黄色点灯:正常 / 点滅:電力低下
動作温度 -10℃~+40℃
動作湿度 0%~80% RH
材質 アルミニウム
質量 120g
外形寸法 75(幅)×60(高さ)×25(奥行き)mm


図面

HD-SDIリピーター(120m)

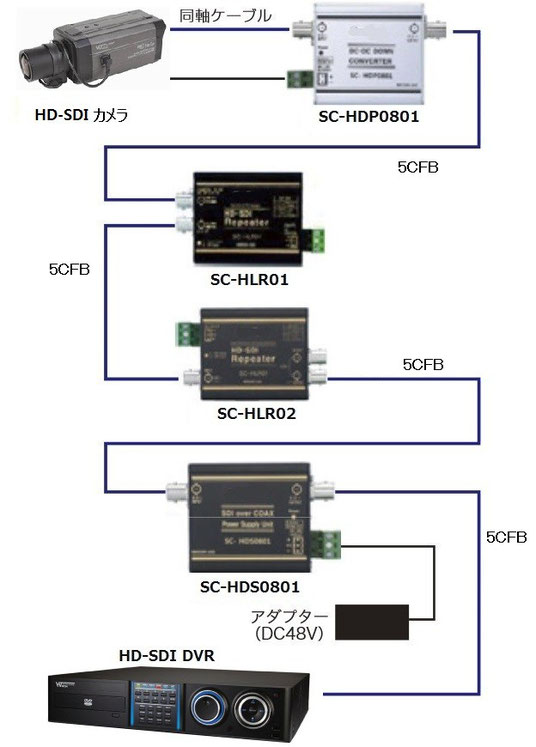

接続例

HD-SDI2分配リピーター
HD-SDI2分配リピーター



※ 本製品の弊社取り扱いは終了しております。
